| उत्पत्ति के प्लेस: | शेनझेन, चीन |
|---|---|
| ब्रांड नाम: | RAYMO |
| प्रमाणन: | RoHs2.0, CE, ISO9001:2015, SGS, Reach |
| मॉडल संख्या: | 09-0332-00-12 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा/टुकड़े |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | प्लास्टिक बैग और कार्टन |
| प्रसव के समय: | 5-7 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, डी/ए, डी/पी, एल/सी, मनीग्राम, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 5000 टुकड़े/हप्ता |
| PRCT नाम: | 680 श्रृंखला कनेक्टर | कनेक्टर लॉकिंग सिस्टम:: | पेंच |
|---|---|---|---|
| संपर्क नंबर।: | 2,3, 4, 5, 6,7, 8, 12 | इन्सुलेटर: | स्वाभाविक |
| शेल सामग्री: | निकट मढ़वाट में पीतल | संरक्षण की उपाधि: | आईपी 40 |
| यांत्रिक संचालन: | > 500 संभोग चक्र | सीमा शुल्क टैरिफ संख्या: | 85369010 |
| प्रमुखता देना: | M16 पैनल माउंट कनेक्टर्स,पीबीटी इन्सुलेटर पैनल माउंट कनेक्टर्स,मिनी साइज एम16 कनेक्टर |
||
| विशेषता | मान |
| संपर्कों की संख्या | 12 |
| माउंटिंग प्रकार | केबल माउंट |
| कनेक्टर का आकार | लघु |
| प्लग/सॉकेट | प्लग |
| समाप्ति विधि | सोल्डर |
| आईपी रेटिंग | IP40 |
| संपर्क लिंग | पुरुष |
| वर्तमान रेटिंग | 6.0A |
| वोल्टेज रेटिंग | 250 वी |
| मैचिंग प्रकार | स्क्रू लॉक |
| बॉडी ओरिएंटेशन | सीधा |
| सीरीज़ | 680 |
| संपर्क चढ़ाना | चांदी |
| न्यूनतम ऑपरेटिंग तापमान | -40°C |
| संपर्क सामग्री | पीतल |
| अधिकतम ऑपरेटिंग तापमान | +85°C |

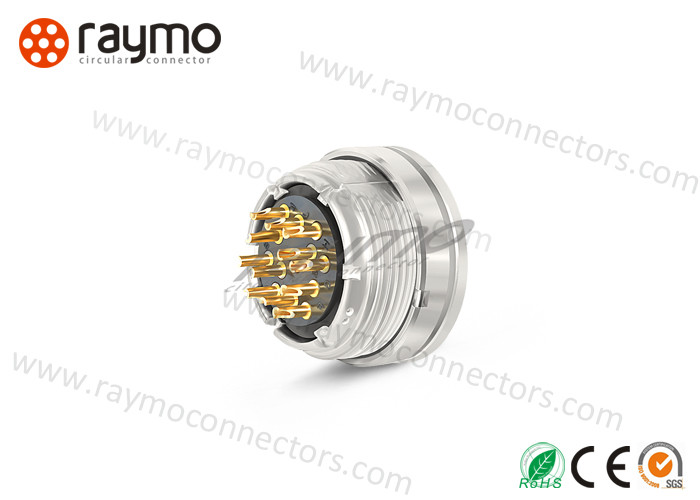

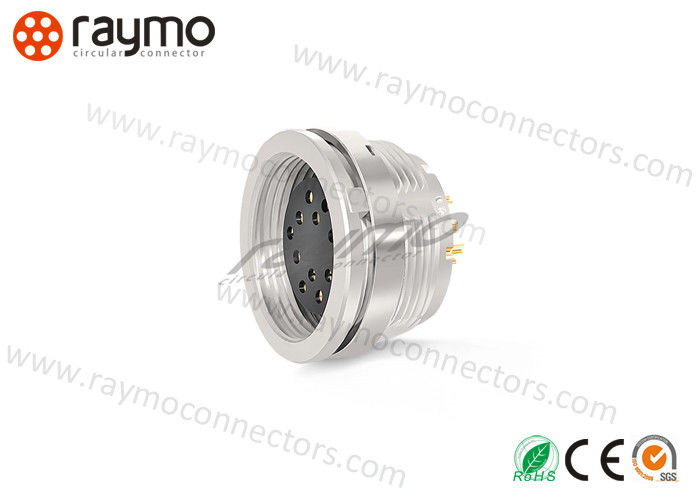

कनेक्टर बाइंडर सीरीज़ 680 678 423, 723 कनेक्टर परिवार के बराबर है जो मजबूत हैं, उत्कृष्ट ईएमआई परिरक्षण के साथ उच्च-प्रदर्शन गोलाकार कनेक्टर।
गंभीर औद्योगिक और वाणिज्यिक अनुप्रयोगों के लिए आदर्श विकल्प। पैनल-माउंटेड रिसेप्टेकल
कई शैलियों और माउंटिंग विधियों में उपलब्ध हैं।
M16 680 सीरीज़ गोलाकार कनेक्टर का विद्युत डेटा
| अधिकतम, 025mm²(अधिकतम AWG 24) (12 ध्रुव) | केबल आउटलेट |
| 3-6mm/6-8mm | |
| यांत्रिक संचालन | >500 एमए |
| ऊपरी तापमान | + 85 °C |
| निचला तापमान | – 40 °C |
| रेटेड वोल्टेज | 250 वी (32 वी) 2-4 ध्रुव |
| 60 वी (32 वी) 5 ध्रुव | 250 वी (32 वी) 6 ध्रुव |
| 125V (32 V) 7 ध्रुव | |
| 60 वी (32 वी), 8-12 ध्रुव | |
| रेटेड आवेग वोल्टेज | |
| 1500V 2-6 ध्रुव | |
| 800V 7 ध्रुव | 500V (32 V)8-12 ध्रुव |
| रेटेड करंट (40 °C) | |
| 7A 2-3 ध्रुव | |
| 6A 4-6 ध्रुव | 5A 7-8 ध्रुव |
| 3A 12 ध्रुव | |
| संपर्क प्रतिरोध | |
| ≤ 5 MΩ 3-8 ध्रुव | |
| ≤ 3 mΩ 12 ध्रुव | |
| RAYMO कंपनी Intrce | शेन्ज़ेन RAYMO इलेक्ट्रॉनिक्स टेक्नोलॉजी लिमिटेड |
यह विशाल पोर्टफोलियो आपको चिकित्सा उपकरणों, परीक्षण और माप उपकरणों, मशीनरी, ऑडियो वीडियो प्रसारण, दूरसंचार और सैन्य सहित अधिकांश बाजारों में लगभग किसी भी विशिष्ट आवश्यकता के अनुरूप आदर्श कनेक्टर कॉन्फ़िगरेशन का चयन करने में सक्षम बनाता हैM16 680 सीरीज़ गोलाकार कनेक्टर के टिप्स चुनना
