| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | RAYMO |
| मॉडल संख्या: | Онц-vel-1 (2) |
| न्यूनतम आदेश मात्रा: | 5 |
| मूल्य: | USD25 |
| प्रसव के समय: | 5-8 सप्ताह |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 2000pcs |
| प्रमुखता देना: | ОНЦ-БС-1-7/12-B1-1-B कनेक्टर,ОНЦ-БС-1(2) बैजनेट अल्ट्रा-स्मार्ट कनेक्टर,7 पिन बायोनेट अल्ट्रा-लघु कनेक्टर |
||
|---|---|---|---|
प्रक्ट विवरण सैन्यओएनसी-बीएस-1(2)कनेक्टर:
ओएनसी-बीएस-1(2)
ओएचएस सीरीज़ बेयोनेट अल्ट्रा-स्मॉल कनेक्टर मुख्य रूप से रूसी कनेक्टर तकनीक को अपनाते हैं। इस प्रकार का कनेक्टर विभिन्न विद्युत, रेडियो और नियंत्रण उपकरणों के डीसी और एसी सर्किट में व्यापक रूप से उपयोग किया जाता है। इसमें प्लग और सॉकेट होते हैं, जिसमें स्थापना के लिए मल्टी-लेवल की पोजीशन होती हैं। कनेक्टर का युग्मन मोड बेयोनेट प्रकार का होता है। सॉकेट में कोई टेल अटैचमेंट नहीं होता है और प्लग में एक सीधा प्लास्टिक टेल अटैचमेंट होता है। साथ ही, इसे रूसी ओएनसी-बीएस-1(2) श्रृंखला के मूल भागों के साथ मिलान और इंटरचेंज किया जा सकता है।
ओएनसी-बीएस-1(2) कनेक्टर, स्थायी विद्युत सर्किट में काम करने के लिए डिज़ाइन किए गए हैं,
उच्च आवृत्ति (आमतौर पर 3 मेगाहर्ट्ज तक) और आवेग धाराओं के लिए।
ओएनसी-बीएस-1(2) कनेक्टर एक एयरटाइट बॉडी और गैर-एयरटाइट केबल आउटलेट से बने होते हैं
बड़े पैमाने पर बढ़ते के लिए, जिसमें गैर-संक्षारक संपर्क शामिल हैं,
गैर-संक्षारक संपर्क से सुरक्षा।
कनेक्टर का कनेक्शन - बेयोनेट।
बॉडी बिना कोटिंग के बनाई जाती है, सॉकेट में सीधे प्लास्टिक बॉडी होती है।
कनेक्टर लेआउट, संपर्कों की संख्या और कनेक्टर व्यास तालिका 1 में दिए गए हैं।
कनेक्टर का कोटिंग: ओएनसी-बीएस-1 - चांदी, ओएनसी-बीएस-2 - सोना।
कनेक्टर आंतरिक स्थापना के लिए डिज़ाइन किए गए हैं
तकनीकी आवश्यकताओं के अनुसार बीआर0.364.030 टीयू, (स्वीकृति “5”)।
| कनेक्टर प्रकार | रिसेप्टेकल |
| संपर्क प्रकार | पुरुष |
| स्थितियों की संख्या | 7 पिन |
| शेल का आकार | 12 |
| संपर्क सामग्री | कॉपर अलॉय गोल्ड/सिल्वर प्लेटिंग |
| इंसुलेटिंग सामग्री | पीपीएस |
| शेल सामग्री | एल्यूमीनियम अलॉय सरफेस एनोडाइज्ड ट्रीटमेंट, जिंक अलॉय निकल प्लेटिंग (औद्योगिक ग्रेड) |
| संपर्क आकार | Φ1.0 |
| प्रति संपर्क अधिकतम करंट | 3.1ए |
| धाराओं का योग | 22ए |
| रेटेड वोल्टेज | 250वी |
| संपर्क प्रतिरोध | ≤5MΩ |
| संपर्क समाप्ति | सोल्डर |
| फास्टनिंग प्रकार | बेयोनेट कनेक्शन |
| प्रविष्टियों और निष्कासन की संख्या | 250 |
| ऑपरेटिंग तापमान | -60℃ – +85℃ |

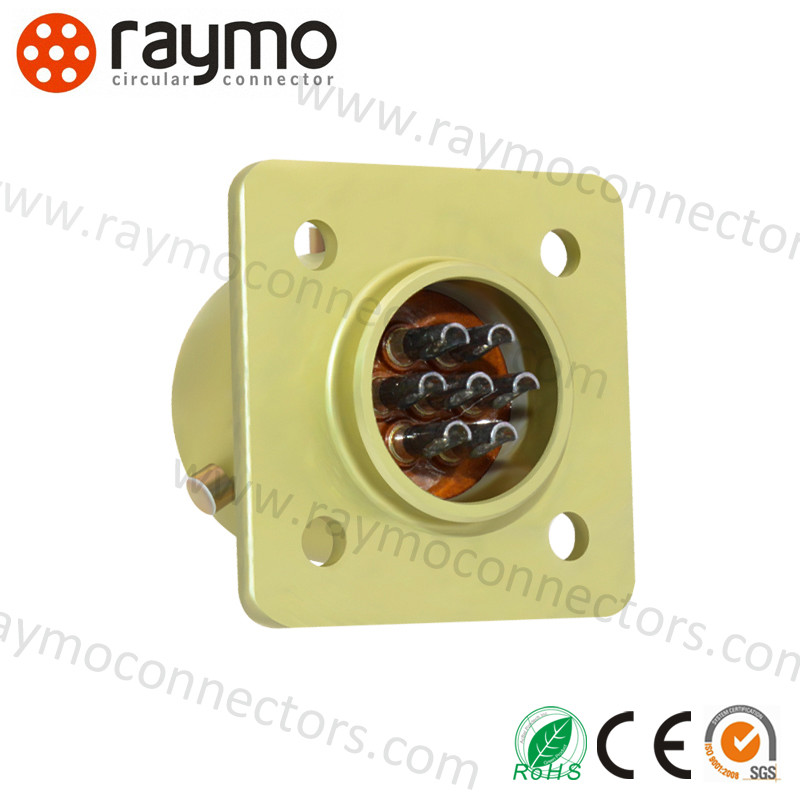

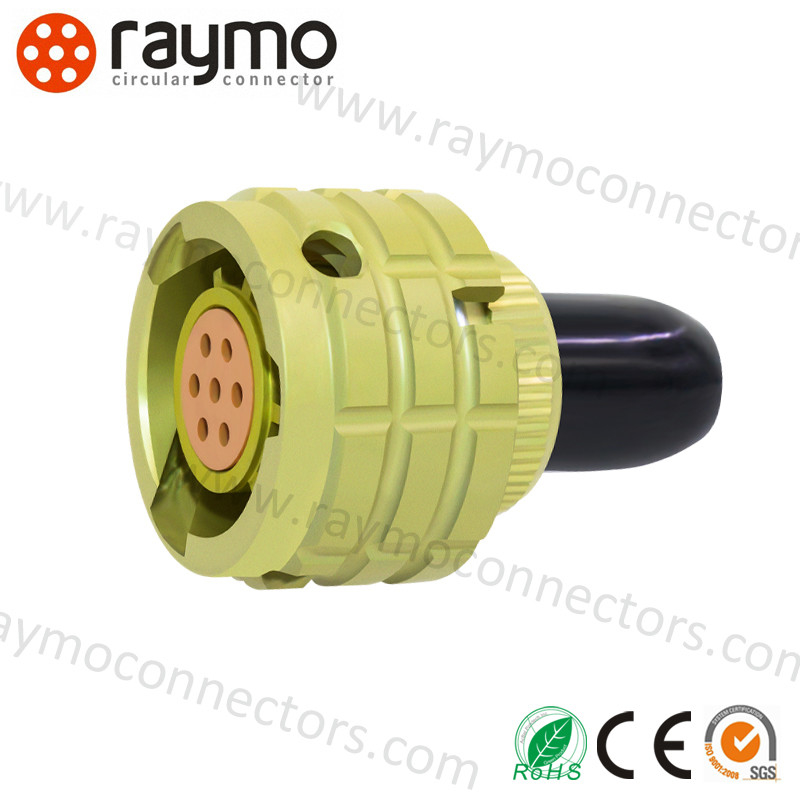

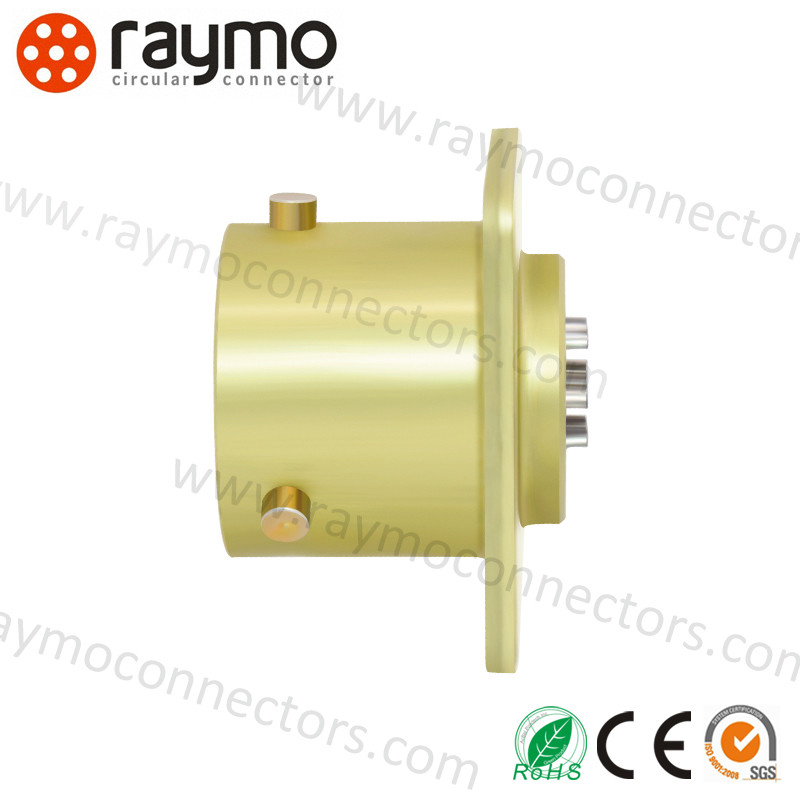

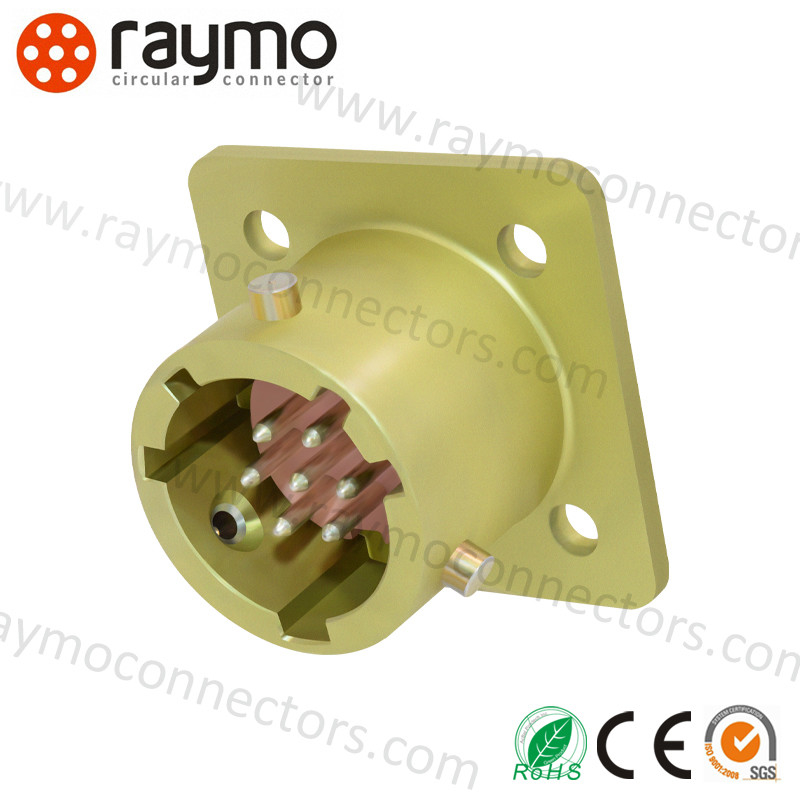

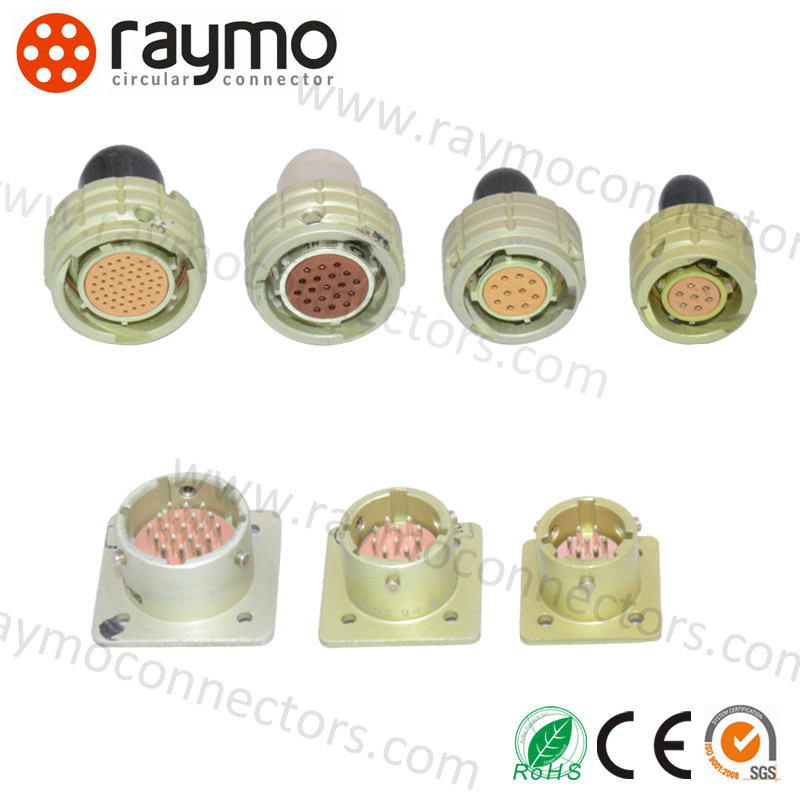

प्रक्ट तस्वीरें
प्रक्ट डेटाशीट
|
ओएचएस सीरीज़ अल्ट्रा-स्मॉल इलेक्ट्रिकल कनेक्टर |
|
|
1. तकनीकी संकेतक |
|
|
संकेतक |
मान |
|
संपर्क प्रतिरोध |
≤5mΩ |
|
इंसुलेशन प्रतिरोध |
≥1000MΩ (सामान्य परिस्थितियों में) |
|
परिवेश का तापमान |
- 60°C~85°C |
|
कंपन |
1-5000HZ 20g |
|
प्रभाव |
1000g(एक बार);100g(कई बार); |
|
संपर्क व्यास |
Φ1.0mm |
|
यांत्रिक जीवन |
250 बार डालें और अनप्लग करें |
|
काम के घंटे |
5000 घंटे |
|
वारंटी |
15 साल |
|
2. कार्यशील धारा, ऑपरेटिंग वोल्टेज |
|
|
|
|
|
शेल मानक आकार |
संपर्क संख्या |
सिंगल संपर्क कार्यशील धारा (ए) |
कुल धारा(ए) |
ऑपरेटिंग वोल्टेज(वी) |
|
10 |
4 |
3.7 |
15 |
250 |
|
12 |
7 |
3.1 |
22 |
250 |
|
14 |
10 |
3 |
30 |
250 |
|
18 |
19 |
2.1 |
40 |
250 |
|
22 |
32 |
1.8 |
60 |
250 |
|
27 |
50 |
1.5 |
75 |
250 |
|
रूसी भाग संख्या |
चीनी भाग संख्या |
|
ओएनसी-बीएस-1-4/10-वी1-1-वी |
ओएचएस-बीसी-1-4/10-बी1-1-वी |
|
ओएनसी-बीएस-1-7/12-वी1-1-वी |
ओएचएस-बीसी-1-7/12-बी1-1-वी |
|
ओएनसी-बीएस-1-10/14-वी1-1-वी |
ओएचएस-बीसी-1-10/14-बी1-1-वी |
|
ओएनसी-बीएस-1-19/18-वी1-1-वी |
ओएचएस-बीसी-1-19/18-बी1-1-वी |
|
ओएनसी-बीएस-1-32/22-वी1-1-वी |
ओएचएस-बीसी-1-32/22-बी1-1-वी |
|
ओएनसी-बीएस-1-50/27-वी1-1-वी |
ओएचएस-बीसी-1-50/27-बी1-1-वी |
| रूसी भाग संख्या | चीनी भाग संख्या |
| ओएनसी-बीएस-1-4/10-आर12-1-वी | ओएचएस-बीसी-1-4/10-पी2-1-वी |
| ओएनसी-बीएस-1-7/12-आर12-1-वी | ओएचएस-बीसी-1-7/12-पी2-1-वी |
| ओएनसी-बीएस-1-10/14-आर12-1-वी | ओएचएस-बीसी-1-10/14-पी2-1-वी |
| ओएनसी-बीएस-1-19/18-आर12-1-वी | ओएचएस-बीसी-1-19/18-पी2-1-वी |
| ओएनसी-बीएस-1-32/22-आर12-1-वी | ओएचएस-बीसी-1-32/22-पी2-1-वी |
| ओएनसी-बीएस-1-50/27-आर12-1-वी | ओएचएस-बीसी-1-50/27-पी2-1-वी |
अक्सर पूछे जाने वाले प्रश्न
रूसी ओएचएस कनेक्टर के अक्सर पूछे जाने वाले प्रश्न
1.क्या मेरे पास नमूना आदेश हो सकता है?
हाँ, गुणवत्ता का परीक्षण और जांच करने के लिए रूसी 2PM कनेक्टर के नमूना आदेश का स्वागत है।
2. आपकी भुगतान शर्तें क्या हैं?
आमतौर पर, हम टी / टी स्वीकार करते हैं, नियमित आदेशों के लिए, भुगतान की शर्तें शिपमेंट से पहले 30% जमा है, शेष राशि का भुगतान किया जाता है।
3. लीड टाइम क्या है?
अग्रिम भुगतान प्राप्त करने के बाद आमतौर पर 10 दिन लगते हैं।
4.आपकी पैकिंग की शर्तें क्या हैं?
यह पहले प्लास्टिक बैग में पैक किया जाता है, और फिर छोटे बॉक्स में, अंत में तटस्थ डिब्बों में बड़ा।
5.वारंटी अवधि कितनी लंबी है
डिलीवरी के बाद एक साल।
