| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | RAYMO |
| प्रमाणन: | CE/ROHS/REACH/SGS/ISO9001 |
| मॉडल संख्या: | Онц-vel-с-1-7/12-or1-1-в |
| न्यूनतम आदेश मात्रा: | 5pcs |
| मूल्य: | 3-5USD |
| पैकेजिंग विवरण: | पीई बैग और कार्टन |
| प्रसव के समय: | 5-7 कार्य दिवस |
| आपूर्ति की क्षमता: | 50000pcs/महीना |
| शृंखला: | ओएचएस श्रृंखला संगीन अल्ट्रा-स्मॉल कनेक्टर | मॉडल संख्या: | ओएचएस-बीसी -1-4/10-बी 1-1-बी-बी |
|---|---|---|---|
| खोल का आकार: | 10.12.14.18.22.27 | संपर्क: | 4.7.10.19.32.50 |
| संबंध पद्धति: | संगीन संबंध | शेल सामग्री: | एल्यूमीनियम मिश्र धातु सतह एनोडाइज्ड उपचार |
| संपर्क सामग्री: | सोने/चांदी चढ़ाना के साथ तांबा मिश्र धातु | इन्सुलेटर: | एक प्रकार का प्लास्टिक |
| टर्मिनल: | मिलाप | परिवेश का तापमान: | -60 से +200 डिग्री सेल्सियस |
| लाइफ सिकल: | 500 बार | ||
| प्रमुखता देना: | पूंछ लगाव बायोनेट अल्ट्रा-छोटा कनेक्टर,7 पिन बायोनेट अल्ट्रा-लघु कनेक्टर,ОНЦ-БС-1-7/12-P12-1-B कनेक्टर |
||
चीन में OEM निर्माता से सभी प्रकार के परिपत्र कनेक्टर
ОНЦ-БС-1(2) ओएचएस श्रृंखला परिपत्र इलेक्ट्रिक कनेक्टर, कनेक्शन विधि बेयोनेट कनेक्शन को अपनाती है, संपर्क भाग अंत कनेक्शन फॉर्म वेल्डेड है, प्रक्ट में त्वरित कनेक्शन और पृथक्करण, छोटे आकार, उच्च घनत्व, अच्छी पर्यावरणीय प्रतिरोध, उच्च विश्वसनीयता की विशेषताएं हैं, बिना पूंछ संलग्नक के सॉकेट, प्लग सीधे प्लास्टिक पूंछ संलग्नक ले सकता है, जो डीसी एसी सर्किट के लिए उपयुक्त है।
साथ ही, इसे रूसी ОНЦ-БС-1(2) श्रृंखला के मूल भागों के साथ मिलान और इंटरचेंज किया जा सकता है।
ОНЦ-БС-1(2) कनेक्टरों को निरंतर, प्रत्यावर्ती (अक्सर 3 मेगाहर्ट्ज तक) और आवेग धाराओं के विद्युत सर्किट में काम करने के लिए डिज़ाइन किया गया है।

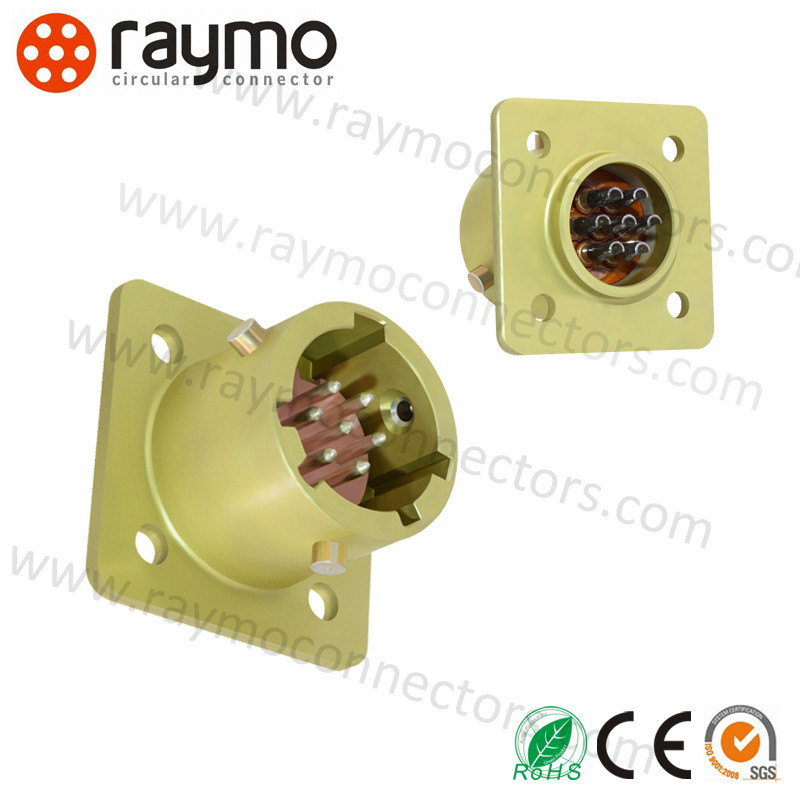

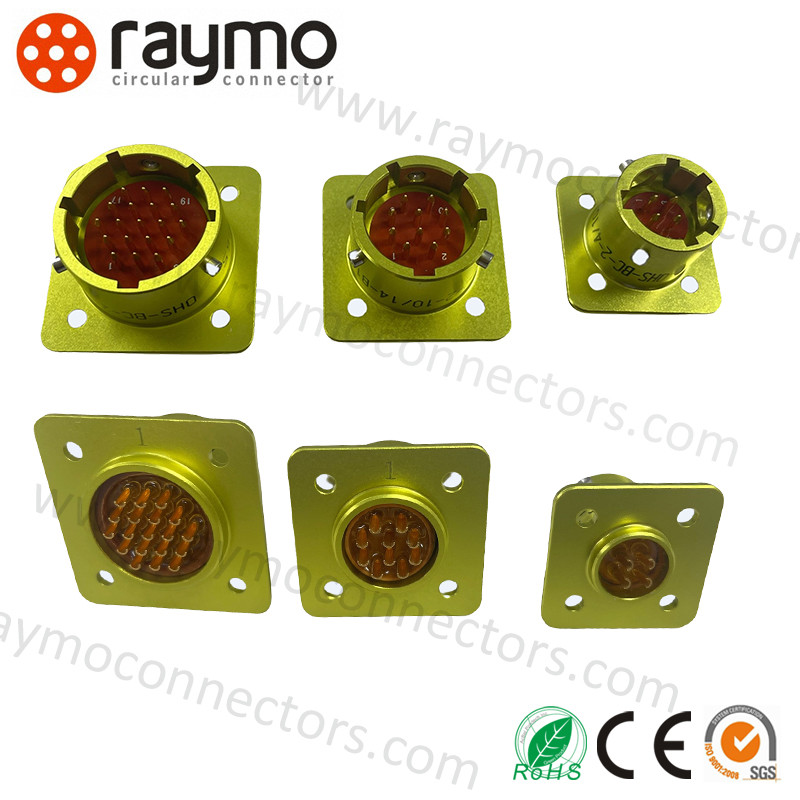

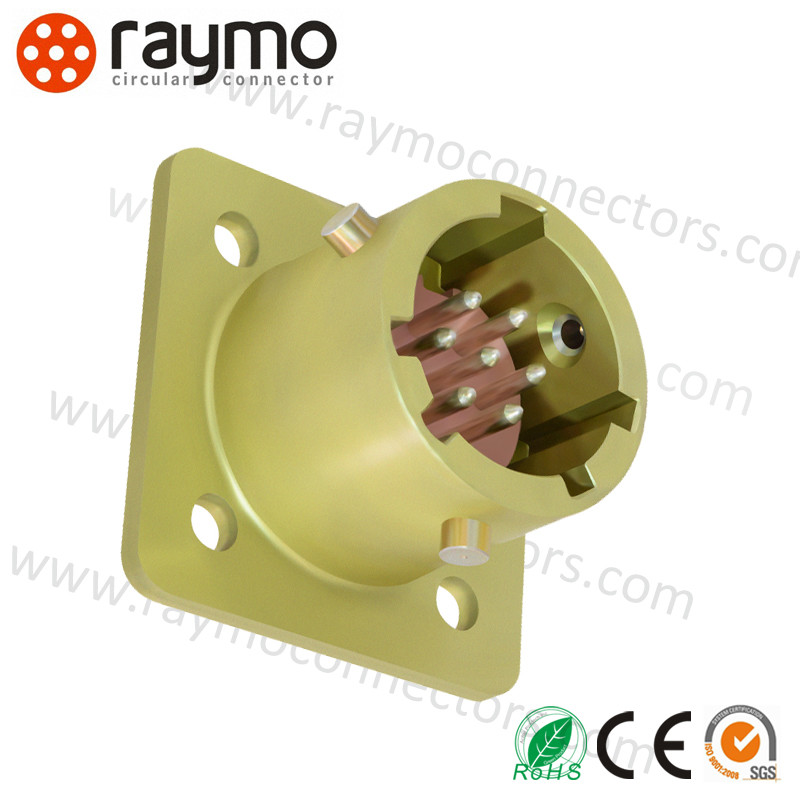

ОНЦ-БС-1(2) कनेक्टर वायुरोधी आवास और गैर-वायुरोधी केबल सॉकेट से बने होते हैं
बड़े पैमाने पर बढ़ते के लिए सॉकेट में कई ध्रुवीकरण होते हैं, जो गैर-संक्षारक संपर्क से सुरक्षित होते हैं।
कनेक्टरों का कनेक्शन - बेयोनेट।

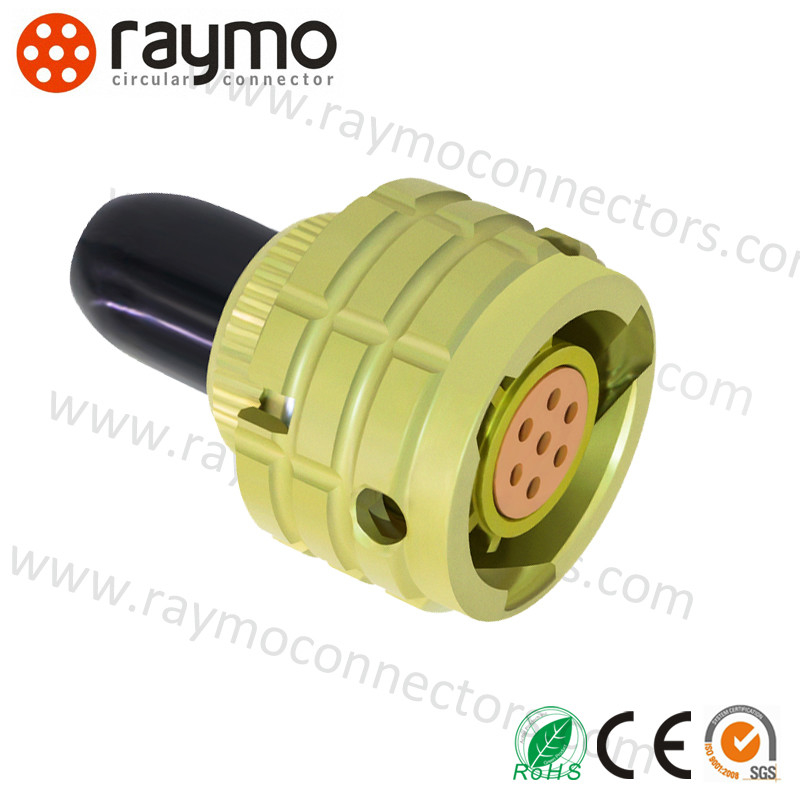

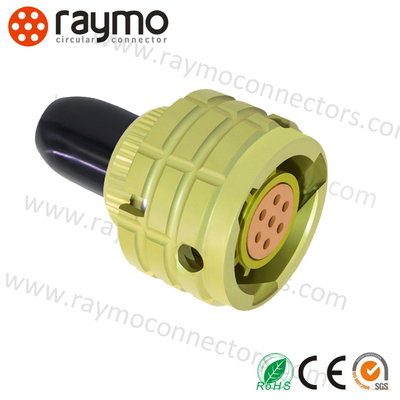

आवास बिना कोटिंग के बनाए जाते हैं, सॉकेट सीधे प्लास्टिक कोटिंग के साथ होते हैं।
संपर्कों की व्यवस्था, संपर्कों की संख्या और संपर्कों के व्यास तालिका 1 में दिए गए हैं।
कनेक्टरों में संपर्कों की कोटिंग: ОНЦ-БС-1 - चांदी, ОНЦ-БС-2 - सोना।
कनेक्टर आंतरिक स्थापना के लिए डिज़ाइन किए गए हैं
तकनीकी आवश्यकताओं के अनुसार बीР0.364.030 टीयू, (स्वीकृति “5”)।
सैन्य
ОНЦ-БС-1(2)
| संपर्क प्रतिरोध | ≤5mΩ |
| इन्सुलेशन प्रतिरोध | ≥1000MΩ (सामान्य परिस्थितियों में) |
| परिवेश का तापमान | - 60°C~85°C |
| कंपन | 1-5000HZ 20g |
| प्रभाव | 1000g(एक बार); 100g(कई बार); |
| संपर्क व्यास | Φ1.0mm |
| यांत्रिक जीवन | 250 बार डालें और अनप्लग करें |
| काम के घंटे | 5000 घंटे |
| के लिए कार्यशील धारा, ऑपरेटिंग वोल्टेज | ОНЦ-БС-1(2) |
| एकल संपर्क कार्यशील धारा (ए) | कुल वर्तमान (ए) | ऑपरेटिंग वोल्टेज (वी) | 10 | 4 |
| 30 | 15 | 250 | 12 | के लिए |
| 3.1 | 22 | 250 | 1.8 | के लिए |
| 3 | 30 | 250 | 18 | के लिए |
| 2.1 | 40 | 250 | 22 | के लिए |
| 1.8 | 60 | 250 | 27 | के लिए |
| 1.5 | 75 | 250 | मॉडल विवरण | के लिए |
| सी | बेयोनेट | 4(10) | बी | 1(2) | 1(2,3) | बी | परिपत्र | बेयोनेट |
| अति-छोटे | 1 सिल्वर-प्लेटिंग, 2 गोल्ड-प्लेटिंग | संपर्क संख्या / शेल मानक आकार | बी - स्क्वायर रिसेप्टेकल (पिन), पी - परिपत्र प्लग (सॉकेट) | 1. बिना पूंछ संलग्नक 2. बिना परिरक्षित सीधे पूंछ संलग्नक के साथ | कुंजी स्थिति | हर मौसम | प्रकार: 1- के लिए पूंछ संलग्नक के बिना | ОНЦ-БС-1(2) |
| एम्फेनोल भाग संख्या | ОНЦ-БС-1-4/10-Р12-1-В | ओएचएस-बीसी-1-4/10-पी2-1-В |
| ओएनटीएस-बीएस-1-4/10-वी1-1-वी | ОНЦ-БС-1-7/12-В1-1-В | ओएचएस-बीसी-1-7/12-बी1-1-В |
| ओएनटीएस-बीएस-1-7/12-वी1-1-वी | ОНЦ-БС-1-10/14-В1-1-В | ओएचएस-बीसी-1-10/14-बी1-1-В |
| ओएनटीएस-बीएस-1-10/14-वी1-1-वी | ОНЦ-БС-1-19/18-В1-1-В | ओएचएस-बीसी-1-19/18-बी1-1-В |
| ओएनटीएस-बीएस-1-19/18-वी1-1-वी | ОНЦ-БС-1-32/22-В1-1-В | ओएचएस-बीसी-1-32/22-बी1-1-В |
| ओएनटीएस-बीएस-1-32/22-वी1-1-वी | ОНЦ-БС-1-50/27-В1-1-В | ओएचएस-बीसी-1-50/27-बी1-1-В |
| ओएनटीएस-बीएस-1-50/27-वी1-1-वी | प्रकार: 2- बिना परिरक्षित सीधे पूंछ संलग्नक के साथ | ОНЦ-БС-1(2) |
| एम्फेनोल भाग संख्या | ОНЦ-БС-1-4/10-Р12-1-В | ओएचएस-बीसी-1-4/10-पी2-1-В |
| ओएनटीएस-बीएस-1-4/10-आर12-1-वी | ОНЦ-БС-1-7/12-Р12-1-В | ओएचएस-बीसी-1-7/12-पी2-1-В |
| ओएनटीएस-बीएस-1-7/12-आर12-1-वी | ОНЦ-БС-1-10/14-Р12-1-В | ओएचएस-बीसी-1-10/14-पी2-1-В |
| ओएनटीएस-बीएस-1-10/14-आर12-1-वी | ОНЦ-БС-1-19/18-Р12-1-В | ओएचएस-बीसी-1-19/18-पी2-1-В |
| ओएनटीएस-बीएस-1-19/18-आर12-1-वी | ОНЦ-БС-1-32/22-Р12-1-В | ओएचएस-बीसी-1-32/22-पी2-1-В |
| ओएनटीएस-बीएस-1-32/22-आर12-1-वी | ОНЦ-БС-1-50/27-Р12-1-В | ओएचएस-बीसी-1-50/27-पी2-1-В |
| ओएनटीएस-बीएस-1-50/27-आर12-1-वी | कंपनी की जानकारी सैन्य ОНЦ-БС कनेक्टर्स | शेंजेन रेमो इलेक्ट्रॉनिक्स टेक्नोलॉजी लिमिटेड एक पेशेवर के रूप में सभी प्रकार के कनेक्टर्स और विशेष केबलों के डिजाइन और निर्माण में, विभिन्न प्रकार के केबलों और उसके संबंधित कनेक्टर एडाप्टर के विकास और उत्पादन में समृद्ध अनुभव जमा किया है। रेड/टेराडेक बॉन्ड/एआरआरआई कैमरा केबल, कैनन / सोनी कैमरा पावर केबल, एसडीआई केबल, यूएसबी केबल, वीडियो केबल, सीसीडी केबल के साथ... हम विभिन्न ओईएम/ओडीएम सेवाएं प्रदान करते हैं जो विभिन्न अनुप्रयोगों और आवश्यकताओं के रूप में कार्य करती हैं। |
हम हमेशा नवाचार की भावना का पालन करते हैं, नए प्रक्ट श्रृंखला को पेश करना जारी रखते हैं जिसमें एम5, एम8, एम9, एम12, एम16, एम23 और अन्य डेटा कनेक्टर्स शामिल हैं। आईपी68, आईएसओ9001, रोह्स, सीई, रीच प्रमाणपत्र के साथ स्वीकृत।
सैन्य ОНЦ-БС कनेक्टर्स अनुकूलन:
रेमो लेमो परिपत्र पुश पुल कनेक्टर्स
परिपत्र पुश पुल कनेक्टर्स के लिए तकनीकी सहायता और सेवा
हम उत्कृष्ट ग्राहक सेवा प्रदान करने के लिए समर्पित हैं और हमारी टीम किसी भी प्रश्न का उत्तर देने या तकनीकी सहायता प्रदान करने के लिए 24/7 उपलब्ध है।
हम वारंटी एक्सटेंशन और प्रक्ट अपग्रेड जैसी बिक्री के बाद सेवाओं की एक विस्तृत श्रृंखला भी प्रदान करते हैं।
यदि आपके कोई प्रश्न हैं या किसी सहायता की आवश्यकता है, तो कृपया हमसे संपर्क करने में संकोच न करें।
सामान्य प्रश्न:
Q1. क्या मेरे पास एक नमूना हो सकता है?
Q2. प्रक्ट लीड टाइम के बारे में क्या?
हमारे पास स्टॉक है, 5,000 से कम टुकड़ों की तेजी से डिलीवरी।
Q3. आप माल कैसे भेजते हैं और आने में कितना समय लगता है?
हम अक्सर डीएचएल, यूपीएस, फेडेक्स, टीएनटी, एसएफ या ईएमएस द्वारा जहाज करते हैं। आने में आमतौर पर 3-5 दिन लगते हैं।
Q4. क्या यह OEM उपलब्ध है?
हाँ। हमारे पास आपके डिज़ाइन और विचार को वास्तविक प्रक्ट में डालने का समृद्ध अनुभव और अच्छी क्षमता है, आमतौर पर नए प्रक्ट के लिए मोल्ड डिज़ाइन से लेकर अंतिम प्रक्ट तक लगभग 20 से 30 दिन लगते हैं।
