| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | RAYMO |
| प्रमाणन: | CE/ROHS/REACH/SGS/ISO9001 |
| मॉडल संख्या: | Онц-vel-1-7/12-р12-1-в |
| न्यूनतम आदेश मात्रा: | 5pcs |
| मूल्य: | 5.6-20.3 |
| पैकेजिंग विवरण: | पीई बैग और कार्टन |
| प्रसव के समय: | 5-7 कार्य दिवस |
| आपूर्ति की क्षमता: | 50000pcs/महीना |
| शृंखला: | ओएचएस श्रृंखला संगीन अल्ट्रा-स्मॉल कनेक्टर | मॉडल संख्या: | ओएचएस-बीसी -1-4/10-बी 1-1-बी-बी |
|---|---|---|---|
| खोल का आकार: | 10.12.14.18.22.27 | संपर्क: | 4.7.10.19.32.50 |
| संबंध पद्धति: | संगीन संबंध | शेल सामग्री: | एल्यूमीनियम मिश्र धातु सतह एनोडाइज्ड उपचार |
| संपर्क सामग्री: | सोने/चांदी चढ़ाना के साथ तांबा मिश्र धातु | इन्सुलेटर: | एक प्रकार का प्लास्टिक |
| टर्मिनल: | मिलाप | परिवेश का तापमान: | -60 से +200 डिग्री सेल्सियस |
| लाइफ सिकल: | IP67500 बार | ||
| प्रमुखता देना: | 4 पिन महिला प्लग ओएचएस कनेक्टर,ओएनसी-बीएस-1-4/10-पी12-1-बी कनेक्टर,ओएनसी-बीएस-1-4/10-पी12-1-बी |
||
चीन में OEM निर्माता से सभी प्रकार के परिपत्र कनेक्टर

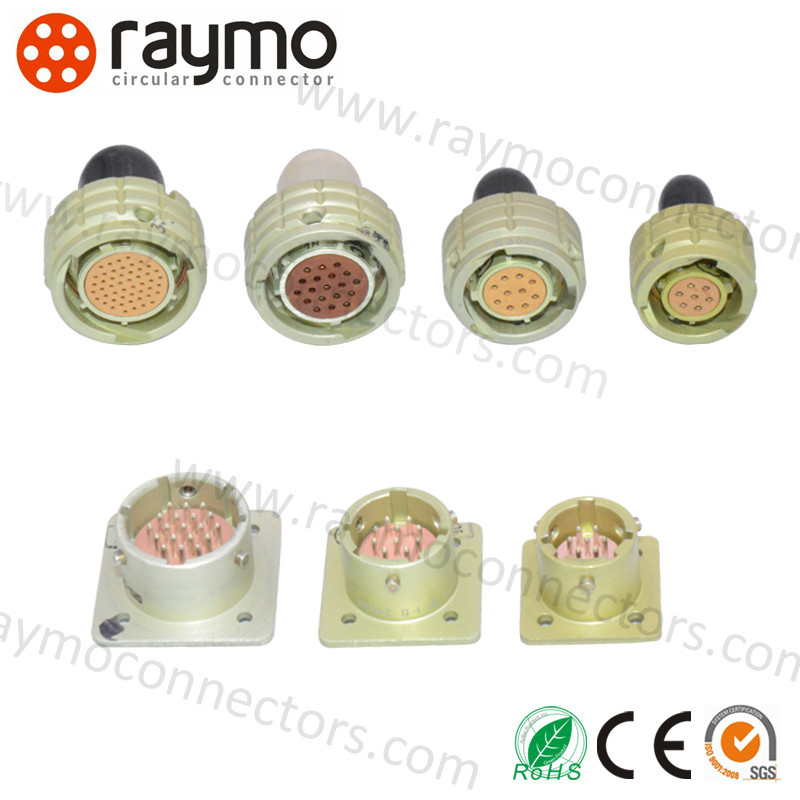

ОНЦ-БС-1(2) ओएचएस श्रृंखला परिपत्र इलेक्ट्रिक कनेक्टर, कनेक्शन विधि बेयोनेट कनेक्शन को अपनाती है, संपर्क भाग अंत कनेक्शन फॉर्म वेल्डेड है, प्रक्ट में तेज कनेक्शन और पृथक्करण, छोटे आकार, उच्च घनत्व, अच्छी पर्यावरणीय प्रतिरोध, उच्च विश्वसनीयता की विशेषताएं हैं, बिना पूंछ लगाव के सॉकेट, प्लग सीधे प्लास्टिक पूंछ लगाव ले सकता है, डीसी एसी सर्किट के लिए उपयुक्त।
साथ ही, इसे रूसी ОНЦ-БС-1(2) श्रृंखला के मूल भागों के साथ मिलान और इंटरचेंज किया जा सकता है।
Соединители ОНЦ-БС-1(2), предназначены для работы в электрических цепях постоянного,
переменного (частотой до 3 МГц) и импульсного токов.

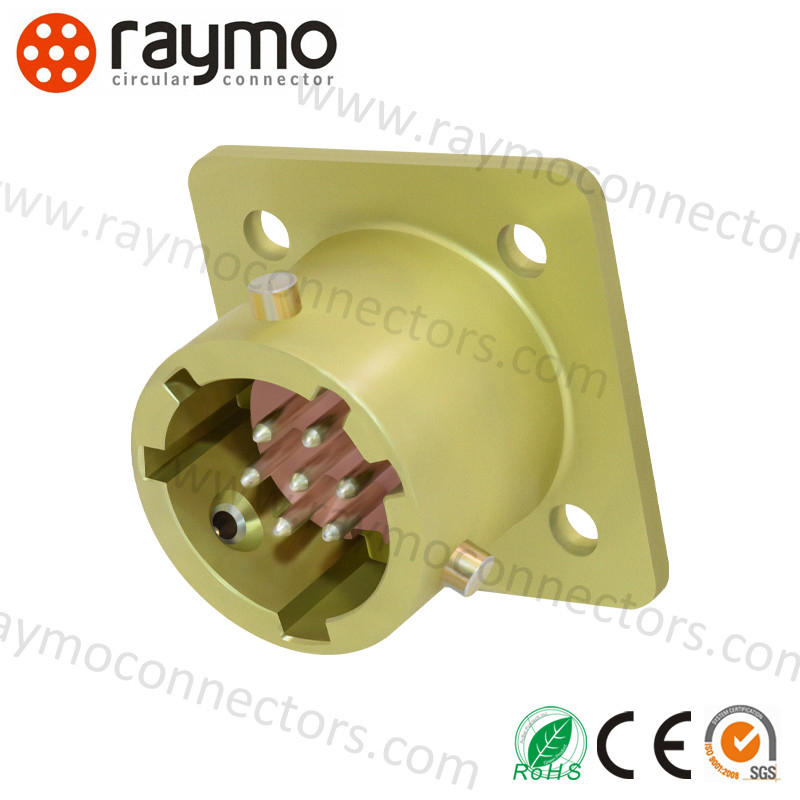

Соединители ОНЦ-БС-1(2) состоят из герметичной приборной вилки и негерметичной кабельной
розетки для объемного монтажа, имею многополюсную поляризацию корпусов, защищающую
от несанкционированного сочленения.
Сочленение соединителей – байонетное.

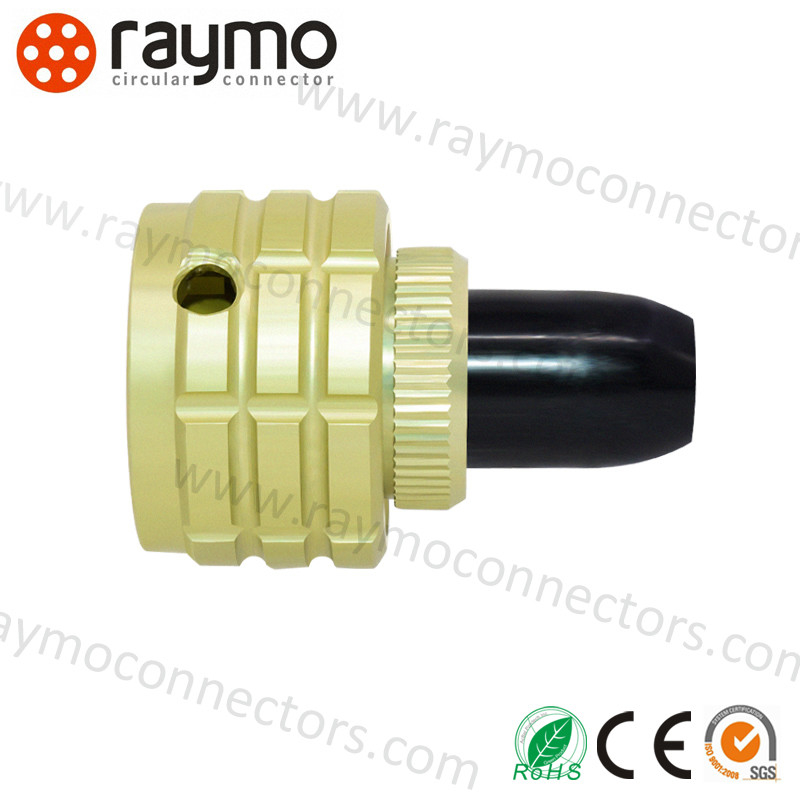

Вилки изготавливаются без кожуха, розетки с прямым пластмассовым кожухом.
Схемы расположения контактов, количество и диаметры контактов приведены в таблице 1.
Покрытие контактов в соединителях: ОНЦ-БС-1 - серебро, ОНЦ-БС-2 – золото.
Соединители изготавливаю для внутреннего монтажа во всеклиматическом исполнении в
соответствии с техническими условиями БР0.364.030 ТУ, (приемка “5”).
| संकेतक | मान |
| संपर्क प्रतिरोध | ≤5mΩ |
| इन्सुलेशन प्रतिरोध | ≥1000MΩ (सामान्य परिस्थितियों में) |
| परिवेश तापमान | - 60°C~85°C |
| कंपन | 1-5000HZ 20g |
| प्रभाव | 1000g(एक बार);100g(कई बार); |
| संपर्क व्यास | Φ1.0mm |
| यांत्रिक जीवन | 250 बार डालें और अनप्लग करें |
| काम के घंटे | 5000 घंटे |
| शेल मानक आकार | संपर्क संख्या | एकल संपर्क कार्यशील धारा (ए) | कुल वर्तमान (ए) | ऑपरेटिंग वोल्टेज(वी) |
| 10 | 4 | 3.7 | 15 | 250 |
| 12 | 7 | 3.1 | 22 | 250 |
| 14 | 10 | 3 | 30 | 250 |
| 18 | 19 | 2.1 | 40 | 250 |
| 22 | 32 | 1.8 | 60 | 250 |
| 27 | 50 | 1.5 | 75 | 250 |
| ओएचएस | बी | सी | 1(2) | 4(10) | बी(पी) | 1(2) | 1(2,3) | बी |
| परिपत्र | बेयोनेट | अति-छोटा | 1 सिल्वर-प्लेटिंग, 2 गोल्ड-प्लेटिंग | संपर्क संख्या / शेल मानक आकार | बी - स्क्वायर रिसेप्टेकल (पिन), पी - सर्कुलर प्लग (सॉकेट) | 1. बिना पूंछ लगाव के 2. बिना परिरक्षित सीधे पूंछ लगाव के | कुंजी स्थिति | सभी मौसम |
| रूसी भाग संख्या | चीनी भाग संख्या | एम्फेनोल भाग संख्या |
| ОНЦ-БС-1-4/10-В1-1-В | ओएचएस-बीसी-1-4/10-बी1-1-В | ओएनटीएस-बीएस-1-4/10-वी1-1-वी |
| ОНЦ-БС-1-7/12-В1-1-В | ओएचएस-बीसी-1-7/12-बी1-1-В | ओएनटीएस-बीएस-1-7/12-वी1-1-वी |
| ОНЦ-БС-1-10/14-В1-1-В | ओएचएस-बीसी-1-10/14-बी1-1-В | ओएनटीएस-बीएस-1-10/14-वी1-1-वी |
| ОНЦ-БС-1-19/18-В1-1-В | ओएचएस-बीसी-1-19/18-बी1-1-В | ओएनटीएस-बीएस-1-19/18-वी1-1-वी |
| ОНЦ-БС-1-32/22-В1-1-В | ओएचएस-बीसी-1-32/22-बी1-1-В | ओएनटीएस-बीएस-1-32/22-वी1-1-वी |
| ОНЦ-БС-1-50/27-В1-1-В | ओएचएस-बीसी-1-50/27-बी1-1-В | ओएनटीएस-बीएस-1-50/27-वी1-1-वी |
| रूसी भाग संख्या | चीनी भाग संख्या | एम्फेनोल भाग संख्या |
| ОНЦ-БС-1-4/10-Р12-1-В | ओएचएस-बीसी-1-4/10-पी2-1-В | ओएनटीएस-बीएस-1-4/10-आर12-1-वी |
| ОНЦ-БС-1-7/12-Р12-1-В | ओएचएस-बीसी-1-7/12-पी2-1-В | ओएनटीएस-बीएस-1-7/12-आर12-1-वी |
| ОНЦ-БС-1-10/14-Р12-1-В | ओएचएस-बीसी-1-10/14-पी2-1-В | ओएनटीएस-बीएस-1-10/14-आर12-1-वी |
| ОНЦ-БС-1-19/18-Р12-1-В | ओएचएस-बीसी-1-19/18-पी2-1-В | ओएनटीएस-बीएस-1-19/18-आर12-1-वी |
| ОНЦ-БС-1-32/22-Р12-1-В | ओएचएस-बीसी-1-32/22-पी2-1-В | ओएनटीएस-बीएस-1-32/22-आर12-1-वी |
| ОНЦ-БС-1-50/27-Р12-1-В | ओएचएस-बीसी-1-50/27-पी2-1-В | ओएनटीएस-बीएस-1-50/27-आर12-1-वी |
शेंजेन रेमो इलेक्ट्रॉनिक्स टेक्नोलॉजी लिमिटेड एक पेशेवर के रूप में डिजाइन और सभी प्रकार के कनेक्टर्स और विशेष केबलों के निर्माण में, विभिन्न प्रकार के केबलों और इसके संबंधित कनेक्टर एडाप्टर के लिए विकास और उत्पादन में समृद्ध अनुभव जमा किया है। RED/Teradek Bond/ARRI कैमरा केबल, Canon / Sony कैमरा पावर केबल, SDI केबल, USB केबल, वीडियो केबल, CCD केबल के साथ... हम विभिन्न OEM/ODM सेवाएं प्रदान करते हैं जो विभिन्न अनुप्रयोगों और आवश्यकताओं के रूप में कार्य करती हैं।
हमारे प्रक्ट्स का व्यापक रूप से विभिन्न कठोर वातावरण और अनुप्रयोगों में उपयोग किया जाता है, जैसे औद्योगिक नियंत्रण उपकरण, चिकित्सा उपकरण, मापने और निरीक्षण उपकरण, ऑडियो और विजुअल उपकरण और सैन्य, आदि। इसके अलावा, इसमें कई प्रमुख आपूर्तिकर्ताओं के साथ उत्कृष्ट संगतता है।
हम हमेशा नवाचार की भावना का पालन करते हैं, नए प्रक्ट्स श्रृंखला को पेश करना जारी रखते हैं जिसमें M5, M8, M9, M12, M16, M23 और अन्य डेटा कनेक्टर शामिल हैं। IP68, ISO9001, Rohs, CE, REACH प्रमाणपत्र के साथ स्वीकृत।
सभी कनेक्टर्स को ग्राहक अनुरोधों के अनुसार अनुकूलित किया जा सकता है!
हम अपने परिपत्र पुश पुल कनेक्टर्स के लिए व्यापक तकनीकी सहायता और सेवा प्रदान करते हैं। हमारी टीम विभिन्न अनुप्रयोगों के लिए तकनीकी समाधान प्रदान करने में अत्यधिक अनुभवी है।
हमारी टीम स्थापना, समस्या निवारण और मरम्मत में ग्राहकों की सहायता के लिए उपलब्ध है। हम यह सुनिश्चित करने के लिए ऑन-साइट सहायता और प्रशिक्षण भी प्रदान करते हैं कि ग्राहक प्रक्ट का पूरी क्षमता से उपयोग करने में सक्षम हैं।
हम उत्कृष्ट ग्राहक सेवा प्रदान करने के लिए समर्पित हैं और हमारी टीम किसी भी प्रश्न का उत्तर देने या तकनीकी सहायता प्रदान करने के लिए 24/7 उपलब्ध है।
हम वारंटी एक्सटेंशन और प्रक्ट अपग्रेड जैसी बिक्री के बाद सेवाओं की एक विस्तृत श्रृंखला भी प्रदान करते हैं।
यदि आपके कोई प्रश्न हैं या किसी सहायता की आवश्यकता है, तो कृपया हमसे संपर्क करने में संकोच न करें।
Q1. क्या मेरे पास एक नमूना हो सकता है?
हाँ, हम गुणवत्ता का परीक्षण और जांच करने के लिए नमूना आदेश का स्वागत करते हैं। कुछ नमूने मुफ्त हैं, और कुछ नमूनों का अग्रिम भुगतान किया जाना चाहिए और आगे के आदेश के बाद लागत वापस कर दी जाएगी।
Q2. प्रक्टन लीड टाइम के बारे में क्या?
हमारे पास स्टॉक है, 5,000 से कम टुकड़ों की तेज़ डिलीवरी।
Q3. आप माल कैसे भेजते हैं और आने में कितना समय लगता है?
हम अक्सर DHL, UPS, FedEx, TNT, SF या EMS द्वारा जहाज करते हैं। आने में आमतौर पर 3-5 दिन लगते हैं।
Q4. क्या यह OEM उपलब्ध है?
हाँ। हमारे पास आपके डिज़ाइन और विचार को वास्तविक प्रक्ट में डालने का समृद्ध अनुभव और अच्छी क्षमता है, आमतौर पर नए प्रक्ट के लिए मोल्ड डिज़ाइन से लेकर अंतिम प्रक्टन तक लगभग 20 से 30 दिन लगते हैं।
