| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | RAYMO |
| प्रमाणन: | CE/ROHS/REACH/SGS/ISO9001 |
| मॉडल संख्या: | Онц-vel-1-7/12-р12-1-в |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | 5.6-20.3 |
| पैकेजिंग विवरण: | पीई बैग और कार्टन |
| प्रसव के समय: | 5-7 कार्य दिवस |
| आपूर्ति की क्षमता: | 50000pcs/महीना |
| शृंखला: | ओएचएस श्रृंखला संगीन अल्ट्रा-स्मॉल कनेक्टर | मॉडल संख्या: | ओएचएस-बीसी -1-4/10-बी 1-1-बी-बी |
|---|---|---|---|
| खोल का आकार: | 10.12.14.18.22.27 | संपर्क: | 4.7.10.19.32.50 |
| संबंध पद्धति: | संगीन संबंध | शेल सामग्री: | एल्यूमीनियम मिश्र धातु सतह एनोडाइज्ड उपचार |
| संपर्क सामग्री: | सोने/चांदी चढ़ाना के साथ तांबा मिश्र धातु | इन्सुलेटर: | एक प्रकार का प्लास्टिक |
| टर्मिनल: | मिलाप | परिवेश का तापमान: | -60 से +200 डिग्री सेल्सियस |
| लाइफ सिकल: | IP67500 बार | ||
| प्रमुखता देना: | रूस कनेक्टर ОНЦ-БС-1-7/12,ओएनसी-बीएस-1-7/12-आर12-1-वी कनेक्टर,Онц-vel-1-7/12-р12-1-в |
||

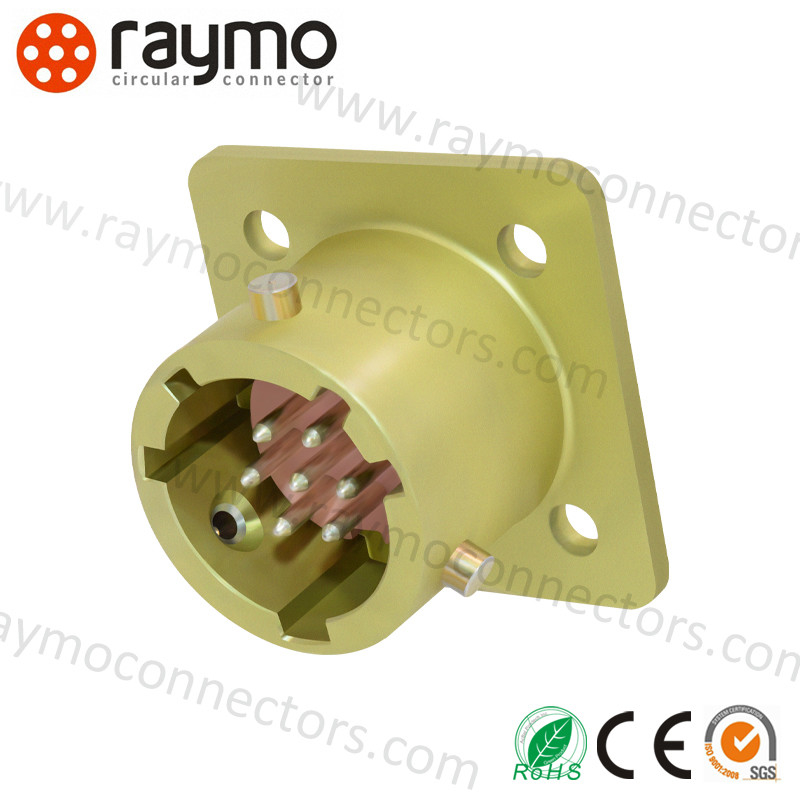

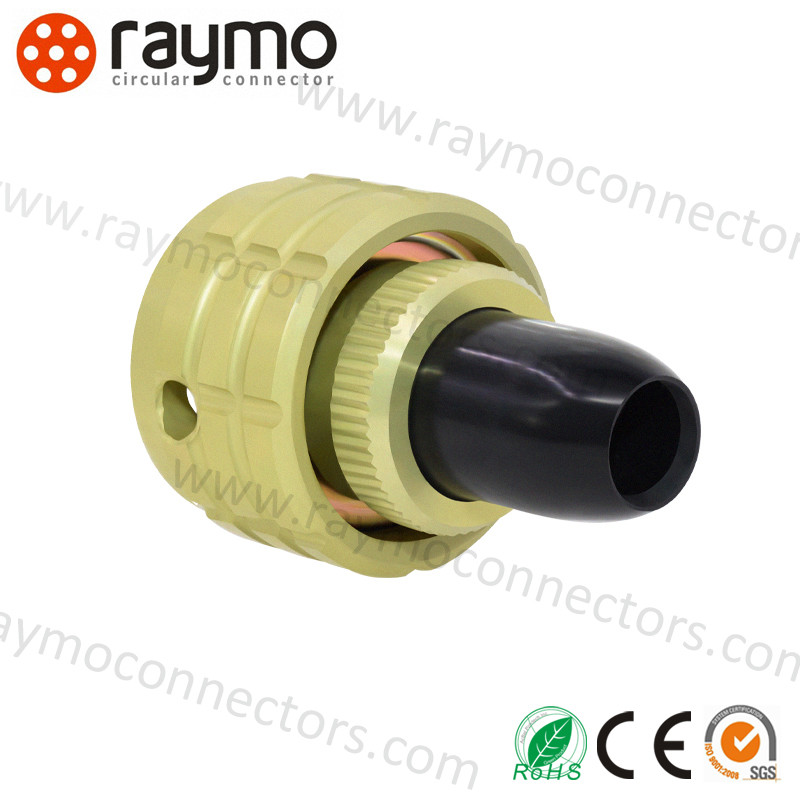

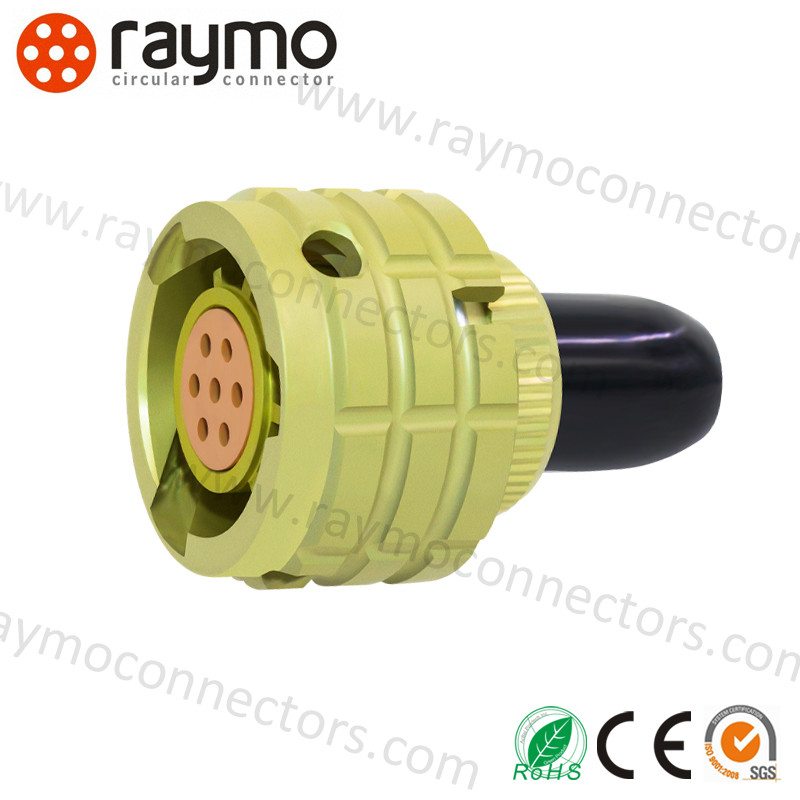

ओएनसी-बीएस-1(2) OHS श्रृंखला परिपत्र विद्युत कनेक्टर, कनेक्शन विधि बायोनेस कनेक्शन को अपनाता है, संपर्क भाग अंत कनेक्शन फॉर्म वेल्डेड है,पीआरसीटी में तेजी से कनेक्शन और अलगाव की विशेषताएं हैं, छोटे आकार, उच्च घनत्व, अच्छा पर्यावरण प्रतिरोध, उच्च विश्वसनीयता, पूंछ लगाव के बिना सॉकेट, प्लग सीधी प्लास्टिक पूंछ लगाव ले सकते हैं, डीसी एसी सर्किट के लिए उपयुक्त है।
साथ ही, यह रूसी ओएनसी-बीएस-1(2) श्रृंखला के मूल भागों के साथ मेल खा सकता है और आदान-प्रदान किया जा सकता है।
कनेक्टर्स ओएनसी-बीएस-1(2), स्थायी विद्युत श्रृंखलाओं में काम करने के लिए,
परिवर्तनीय (आवृत्ति 3 मेगाहर्ट्ज तक) और आवेग करंट।
ओएनसी-बीएस-1(2) के कनेक्टर्स बंद करने योग्य उपकरण विल्की और बंद करने योग्य केबल से बने होते हैं
वॉल्यूमेटिक माउंट के लिए रोझेटकी, बहु-स्पोनिक ध्रुवीकरण के साथ,
अनधिकृत सदस्यत्व से।
संयोजकों का संघटन ️ बायोनेटिक।
विल्क्स बिना खाल के, रोजेट्स सीधे प्लास्टिक के खाल के निर्मित होते हैं।
संपर्कों के स्थान, मात्रा और व्यास की योजना तालिका 1 में दी गई है।
संपर्कों की कवरेजः ओएनसी-बीएस-1 - चाँदी, ओएनसी-बीएस-2 ′′ सोना।
संयोजक सभी जलवायु प्रदर्शन में आंतरिक स्थापना के लिए निर्मित किया जाता है
प्राविधिक शर्तों के अनुसार बीपी0364.030 टीयू, (प्रयोजन ₹5 ₹)
| सूचक | मूल्य |
| संपर्क प्रतिरोध | ≤5mΩ |
| इन्सुलेशन प्रतिरोध | ≥1000MΩ (सामान्य परिस्थितियों में) |
| परिवेश का तापमान | - 60°C~85°C |
| कंपन | 1-5000 हर्ट्ज 20 ग्राम |
| प्रभाव | 1000 ग्राम (एक बार); 100 ग्राम (कई बार); |
| संपर्क व्यास | Φ1.0 मिमी |
| यांत्रिक जीवन | 250 बार डालें और निकालें |
| कार्य समय | 5000 घंटे |
| शैल मानक आकार | संपर्क संख्या | एकल संपर्क कार्य करंट (A) | कुल धारा (A) | ऑपरेटिंग वोल्टेज ((V) |
| 10 | 4 | 3.7 | 15 | 250 |
| 12 | 7 | 3.1 | 22 | 250 |
| 14 | 10 | 3 | 30 | 250 |
| 18 | 19 | 2.1 | 40 | 250 |
| 22 | 32 | 1.8 | 60 | 250 |
| 27 | 50 | 1.5 | 75 | 250 |
| ओएचएस | बी | सी | 1 ((2) | 4 ((10) | B ((P) | 1 ((2) | 1 ((2,3) | बी |
| परिपत्र | बायोनेट | अति-छोटा | 1 चांदी की चादर, 2 सोने की चादर | संपर्क संख्या / शैल मानक आकार | बी - वर्ग पात्र (पिन), पी - परिपत्र प्लग (सोकेट) | 1बिना पूंछ लगाव के 2. बिना ढाल के सीधे पूंछ लगाव के साथ | प्रमुख पद | सभी मौसम |
| रूसी भाग नं. | चीनी भाग संख्या। | अम्फेनोल भाग नं. |
| ОНЦ-БС-1-4/10-В1-1-В | OHS-BC-1-4/10-B1-1-В | ONTS-BS-1-4/10-V1-1-V |
| ОНЦ-БС-1-7/12-В1-1-В | OHS-BC-1-7/12-B1-1-В | ONTS-BS-1-7/12-V1-1-V |
| ОНЦ-БС-1-10/14-В1-1-В | OHS-BC-1-10/14-B1-1-В | ONTS-BS-1-10/14-V1-1-V |
| ОНЦ-БС-1-19/18-В1-1-В | OHS-BC-1-19/18-B1-1-В | ONTS-BS-1-19/18-V1-1-V |
| ОНЦ-БС-1-32/22-В1-1-В | OHS-BC-1-32/22-B1-1-В | ONTS-BS-1-32/22-V1-1-V |
| ОНЦ-БС-1-50/27-В1-1-В | OHS-BC-1-50/27-B1-1-В | ONTS-BS-1-50/27-V1-1-V |
| रूसी भाग नं. | चीनी भाग संख्या। | अम्फेनोल भाग नं. |
| ОНЦ-БС-1-4/10-Р12-1-В | OHS-BC-1-4/10-P2-1-В | ONTS-BS-1-4/10-R12-1-V |
| ОНЦ-БС-1-7/12-Р12-1-В | OHS-BC-1-7/12-P2-1-В | ONTS-BS-1-7/12-R12-1-V |
| ОНЦ-БС-1-10/14-Р12-1-В | OHS-BC-1-10/14-P2-1-В | ONTS-BS-1-10/14-R12-1-V |
| ОНЦ-БС-1-19/18-Р12-1-В | OHS-BC-1-19/18-P2-1-В | ONTS-BS-1-19/18-R12-1-V |
| ОНЦ-БС-1-32/22-Р12-1-В | OHS-BC-1-32/22-P2-1-В | ONTS-BS-1-32/22-R12-1-V |
| ОНЦ-БС-1-50/27-Р12-1-В | OHS-BC-1-50/27-P2-1-В | ONTS-BS-1-50/27-R12-1-V |
शेन्ज़ेन RAYMO इलेक्ट्रॉनिक्स प्रौद्योगिकी लिमिटेड के रूप में डिजाइन और कनेक्टर और विशेष केबल के सभी प्रकार के निर्माण में एक पेशेवर,विभिन्न प्रकार के केबलों और उनके संबंधित कनेक्टर एडाप्टर के विकास और उत्पादन में समृद्ध अनुभव जुटाया है।रेड/टेरेडेक बॉन्ड/एआरआरआई कैमरा केबल, कैनन/सोनी कैमरा पावर केबल, एसडीआई केबल, यूएसबी केबल, वीडियो केबल, सीसीडी केबल के साथ...हम विभिन्न OEM/ODM सेवाएं प्रदान करते हैं जो विभिन्न अनुप्रयोगों और आवश्यकताओं के अनुसार कार्य करते हैं.

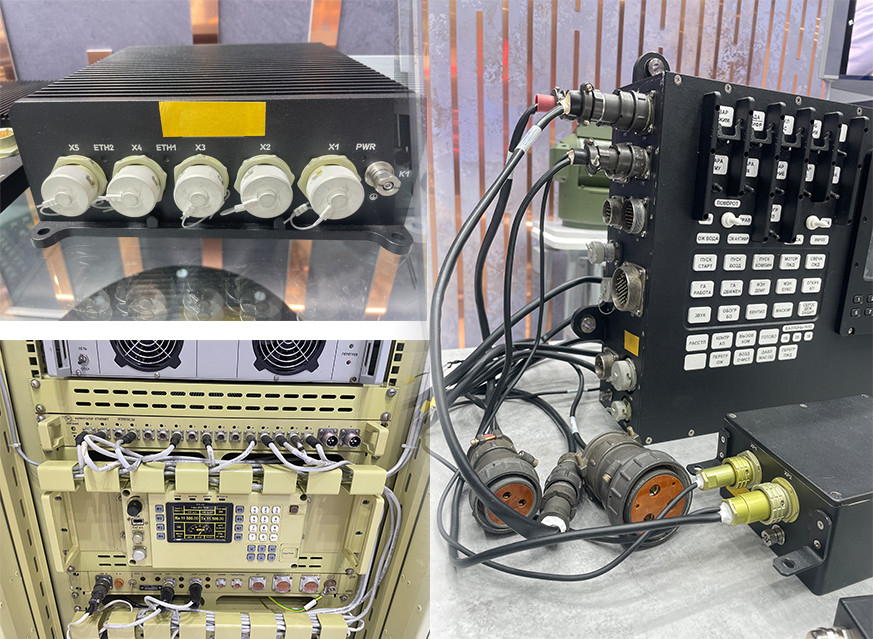

हमारे उत्पादों का व्यापक रूप से कठोर वातावरण और अनुप्रयोगों के प्रकारों में उपयोग किया जाता है, जैसे औद्योगिक नियंत्रण उपकरण, चिकित्सा उपकरण, माप और निरीक्षण उपकरण, ऑडियो और दृश्य उपकरण और सैन्य,इसके अलावा, इसमें कई प्रमुख आपूर्तिकर्ताओं के साथ उत्कृष्ट संगतता है।
