| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | RAYMO |
| प्रमाणन: | CE/ROHS/REACH/SGS/ISO9001 |
| मॉडल संख्या: | 38999/26WB04PN |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | 5.6-20.3 |
| पैकेजिंग विवरण: | पीई बैग और कार्टन |
| प्रसव के समय: | 5-7 कार्य दिवस |
| आपूर्ति की क्षमता: | 50000pcs/महीना |
| मॉडल संख्या: | D38999 कनेक्टर | शृंखला: | श्रृंखला I/श्रृंखला II/श्रृंखला III/श्रृंखला IV |
|---|---|---|---|
| पदों की संख्या: | 3/4/5/6/8/10/12/13/19/22/37/66/79 पिन | खोल का आकार: | ए/बी/सी/डी/ई/एफ/जी/एच/एच/जे |
| अभिविन्यास: | सीधा | बन्धन का प्रकार: | संगीन/थ्रेडेड |
| माउंटिंग फ़ीचर: | निकला हुआ किनारा/बल्कहेड | शेल सामग्री: | एल्यूमीनियम मिश्र धातु |
| अंतर्निहित सामग्री: | तांबे की मिश्रधातुएँ | यांत्रिक संचालन: | > 500 संभोग चक्र |
| आईपी रेटिंग: | IP67 | ||
| प्रमुखता देना: | D38999 सर्कुलर कनेक्टर,क्रिम्प टाइप सर्कुलर कनेक्टर,एम्फेनोल 38999 सर्कुलर कनेक्टर |
||

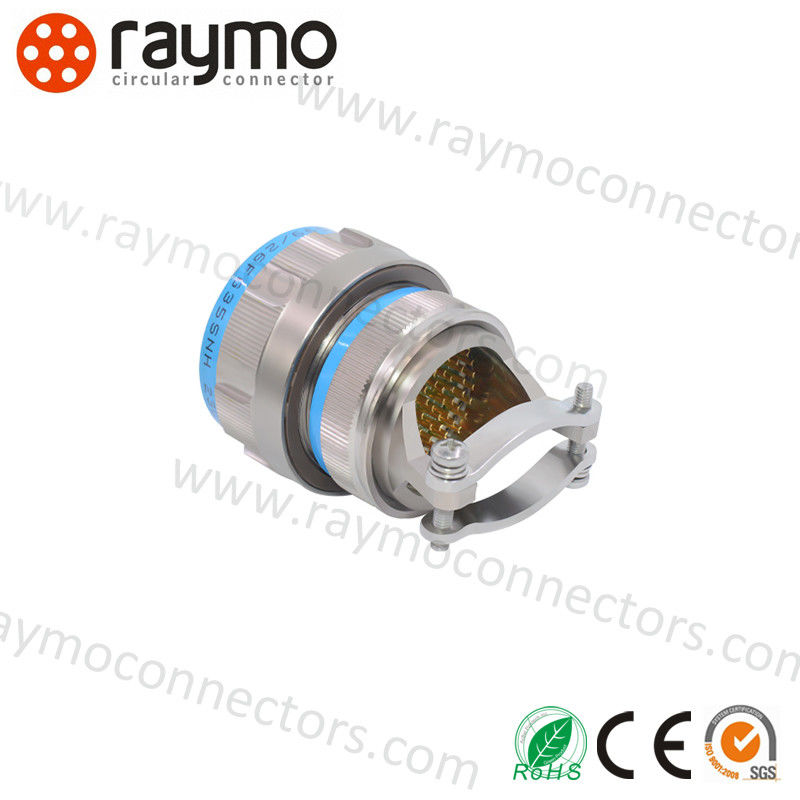

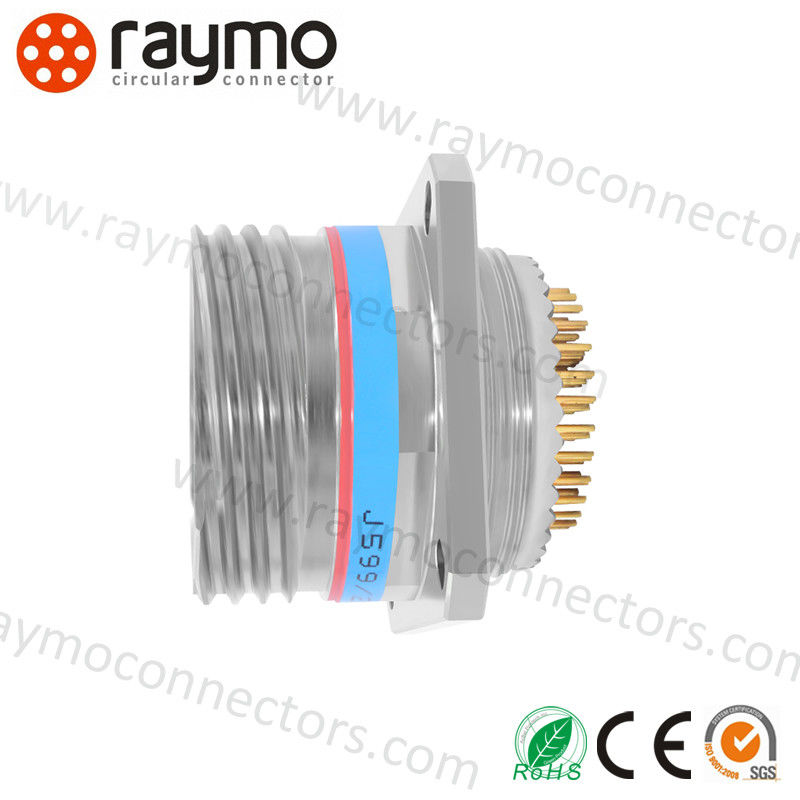

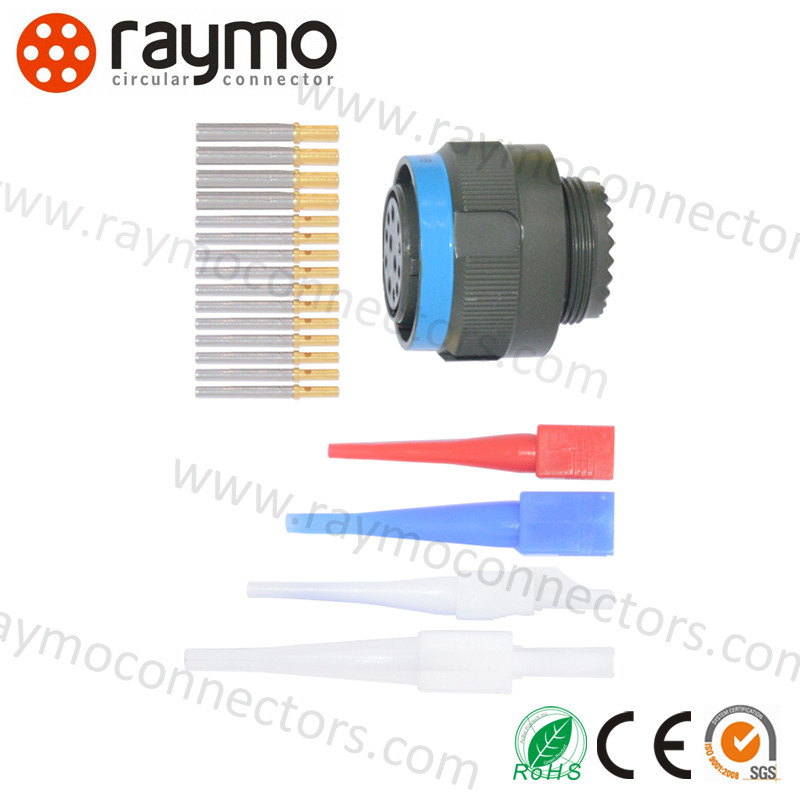

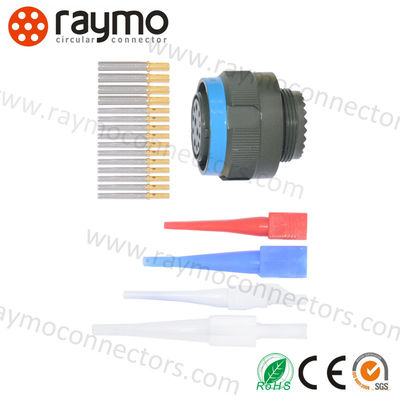

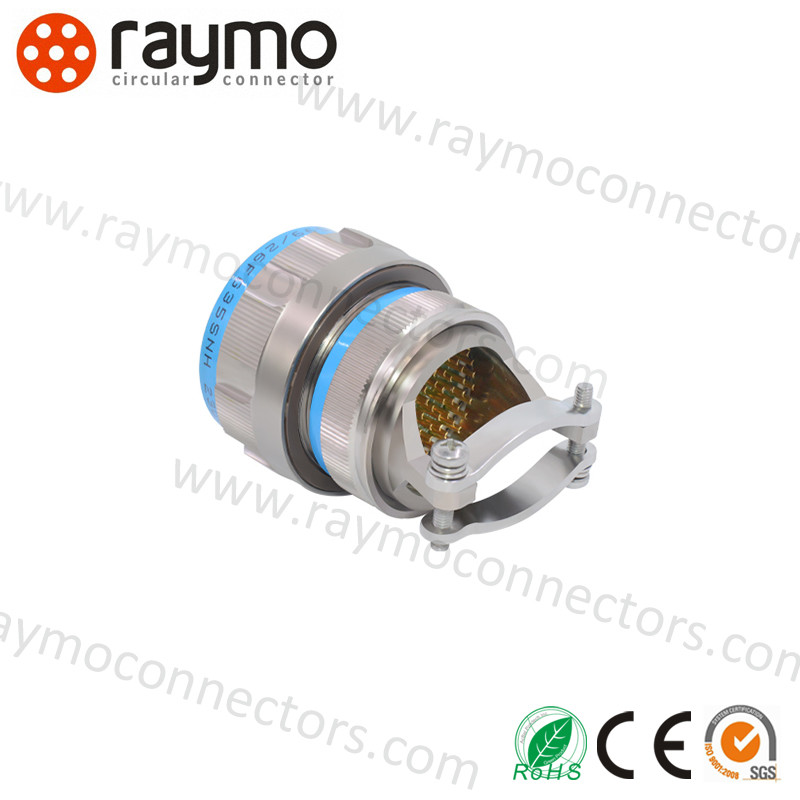

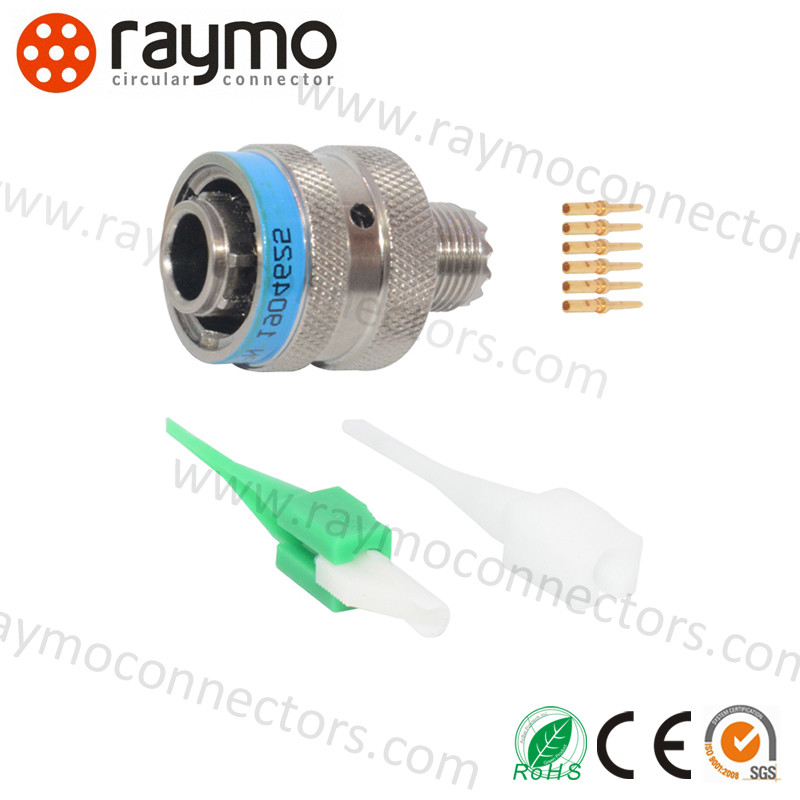

पहले D38999 के नाम से जाना जाता था, D38999 कनेक्टर चार सीरीज़ में आते हैं: सीरीज़ I, सीरीज़ II, सीरीज़ III और सीरीज़ IV। ये पर्यावरण प्रतिरोधी कनेक्टर हैं जो हटाने योग्य क्रिम्प संपर्क का उपयोग करते हैं और -65 से +200°C की ऑपरेटिंग रेंज रखते हैं।
सीरीज़ I कनेक्टर बेयोनट युग्मित होते हैं और इनमें उच्च-कंपन गुण होते हैं। ये स्कूप प्रूफ होते हैं और भारी हवा और नमी वाले वातावरण के लिए आदर्श होते हैं। इनका उपयोग तब किया जाता है जब एक तेज़ डिस्कनेक्ट कपलिंग सिस्टम की आवश्यकता होती है।
सीरीज़ II कनेक्टर बेयोनट युग्मित होते हैं, गैर-स्कूप प्रूफ होते हैं, और इनका प्रोफाइल कम होता है, इसलिए इनका उपयोग तब किया जाता है जब वजन या स्थान सीमित होता है, या कम-कंपन, उच्च नमी और तेज हवा की स्थितियों में।
सीरीज़ III कनेक्टर एक त्वरित स्क्रू ट्राई स्टार्ट थ्रेड द्वारा युग्मित होते हैं, स्कूप प्रूफ होते हैं, और सामान्य मेटिंग और अनमेटिंग अनुप्रयोगों के लिए सबसे उपयुक्त होते हैं और सही एक्सेसरीज़ के साथ उपयोग किए जाने पर उच्च तापमान, नमी, हवा या कंपन वातावरण में उपयोग किए जा सकते हैं।सीरीज़ III कनेक्टर सबसे अधिक एयरोस्पेस डिजाइनों में उपयोग किए जाते हैं।
सीरीज़ IV कनेक्टर एक ब्रीच-लोक तंत्र द्वारा युग्मित होते हैं, स्कूप प्रूफ, हल्के और ब्लाइंड मेटिंग अनुप्रयोगों के लिए उपयुक्त होते हैं, और इनमें उच्च-कंपन गुण भी होते हैं। ये उपयुक्त एक्सेसरीज़ के साथ उपयोग किए जाने पर उच्च हवा और नमी वाले वातावरण में अच्छी तरह से अनुकूल होते हैं।
| [यांत्रिक] | [विद्युत] | ||||||
| आवास: | एल्यूमीनियम मिश्र धातु/स्टेनलेस स्टील | संपर्क प्रतिरोध और रेटिंग करंट | |||||
| प्लेटिंग: | W - जैतून हरा कैडमियम प्लेटिंग | संपर्क आकार | ऑपरेटिंग व्यास (मिमी) | संपर्क प्रतिरोध (mΩ) | रेटिंग करंट (A) | ||
| F - इलेक्ट्रोलेस निकल प्लेटिंग | 22D | Φ0.76 | ≤12 | 5 | |||
| K - स्टेनलेस स्टील निष्क्रिय | 20# | Φ1.00 | ≤5 | 7.5 | |||
| इन्सुलेटर: | थर्मोप्लास्टिक या थर्मो-सेट | 16# | Φ1.60 | ≤2.5 | 13 | ||
| ग्रोमेट और सील: | सिलिकॉन रबर | 16# | Φ2.40 | ≤1.5 | 23 | ||
| संपर्क: | गोल्ड-प्लेटेड कॉपर अलॉय, क्रिम्पिंग, सोल्डरिंग, पीसीबी | 10# | Φ3.15 | ≤1.0 | 40 | ||
| सहनशक्ति: | 500 साइकल | EMI शील्डिंग: | |||||
| कंपन: | 60g, तापमान साइकलिंग और एक्सेसरीज़ का अनुकरण (36 घंटे) | 100MHz～1GHz: न्यूनतम क्षीणन 85dB 1GHz～10GHz: न्यूनतम क्षीणन 50dB | |||||
| यादृच्छिक: उच्च तापमान के तहत, आवृत्ति 100～1000Hz, पावर स्पेक्ट्रम घनत्व 1g2/Hz, आरएमएस 41.7g परिवेश तापमान के तहत, आवृत्ति 100～1000Hz, पावर स्पेक्ट्रम घनत्व 5g2/Hz, आरएमएस 49.5g | ऑपरेटिंग वातावरण | ||||||
| शॉक: | 3 ms आधे साइनसोइड पर, त्वरण का शिखर मान: 300g | उत्पाद का उपयोग कठोर वातावरण में किया जा सकता है जैसे तेज कंपन, बारिश, रेत, नम गर्मी और इसी तरह। | |||||
38999 कनेक्टर पार्ट्स नंबरिंग:
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED सभी प्रकार के कनेक्टर और विशेष केबल के डिजाइन और निर्माण में एक पेशेवर के रूप में, विभिन्न केबल और इसके संबंधित कनेक्टर एडॉप्टर के विकास और उत्पादन में समृद्ध अनुभव जमा किया है। RED/Teradek Bond/ARRI कैमरा केबल, Canon / Sony कैमरा पावर केबल, SDI केबल, USB केबल, वीडियो केबल, CCD केबल... हम विभिन्न OEM/ODM सेवाएं प्रदान करते हैं जो विभिन्न अनुप्रयोगों और आवश्यकताओं को पूरा करती हैं।
हमारे उत्पाद विभिन्न कठोर वातावरण और अनुप्रयोगों में व्यापक रूप से उपयोग किए जाते हैं, जैसे औद्योगिक नियंत्रण उपकरण, चिकित्सा उपकरण, मापने और निरीक्षण उपकरण, ऑडियो और विजुअल उपकरण और औद्योगिक, आदि। इसके अलावा, यह कई प्रमुख आपूर्तिकर्ताओं के साथ उत्कृष्ट संगतता रखता है।
हम हमेशा नवाचार की भावना का पालन करते हैं, नए उत्पाद श्रृंखला पेश करना जारी रखते हैं जिसमें M5, M8, M9, M12, M16, M23 और अन्य डेटा कनेक्टर शामिल हैं। IP68, ISO9001, Rohs, CE, REACH प्रमाण पत्र स्वीकृत।
सभी कनेक्टर ग्राहक के अनुरोध के अनुसार अनुकूलित किए जा सकते हैं!
हम अपने सर्कुलर पुश पुल कनेक्टर के लिए व्यापक तकनीकी सहायता और सेवा प्रदान करते हैं। हमारी टीम विभिन्न अनुप्रयोगों के लिए तकनीकी समाधान प्रदान करने में अत्यधिक अनुभवी है।
हमारी टीम स्थापना, समस्या निवारण और मरम्मत में ग्राहकों की सहायता के लिए उपलब्ध है। हम यह सुनिश्चित करने के लिए ऑन-साइट सहायता और प्रशिक्षण भी प्रदान करते हैं कि ग्राहक उत्पाद का पूरी तरह से उपयोग कर सकें।
हम उत्कृष्ट ग्राहक सेवा प्रदान करने के लिए समर्पित हैं और हमारी टीम किसी भी प्रश्न का उत्तर देने या तकनीकी सहायता प्रदान करने के लिए 24/7 उपलब्ध है।
हम बिक्री के बाद सेवाओं की एक विस्तृत श्रृंखला भी प्रदान करते हैं, जैसे वारंटी विस्तार और उत्पाद उन्नयन।
यदि आपके कोई प्रश्न हैं या किसी सहायता की आवश्यकता है, तो कृपया हमसे संपर्क करने में संकोच न करें।
Q1. क्या मुझे एक नमूना मिल सकता है?
हाँ, हम गुणवत्ता का परीक्षण और जांच करने के लिए नमूना आदेश का स्वागत करते हैं। कुछ नमूने मुफ्त हैं, और कुछ नमूनों को अग्रिम रूप से भुगतान किया जाना चाहिए और लागत आगे के आदेश के बाद वापस कर दी जाएगी।
Q2. उत्पादन लीड टाइम के बारे में क्या?
हमारे पास स्टॉक है, 5,000 पीस से कम के लिए तेजी से डिलीवरी।
Q3. आप माल कैसे शिप करते हैं और इसे आने में कितना समय लगता है?
हम अक्सर DHL, UPS, FedEx, TNT, SF या EMS द्वारा शिप करते हैं। इसे आने में आमतौर पर 3-5 दिन लगते हैं।
Q4. क्या OEM उपलब्ध है?
हाँ। हमारे पास आपके डिजाइन और विचार को वास्तविक उत्पाद में डालने का समृद्ध अनुभव और अच्छी क्षमता है, आमतौर पर नए उत्पाद के लिए मोल्ड डिजाइन से अंतिम उत्पादन तक लगभग 20 से 30 दिन लगते हैं।
