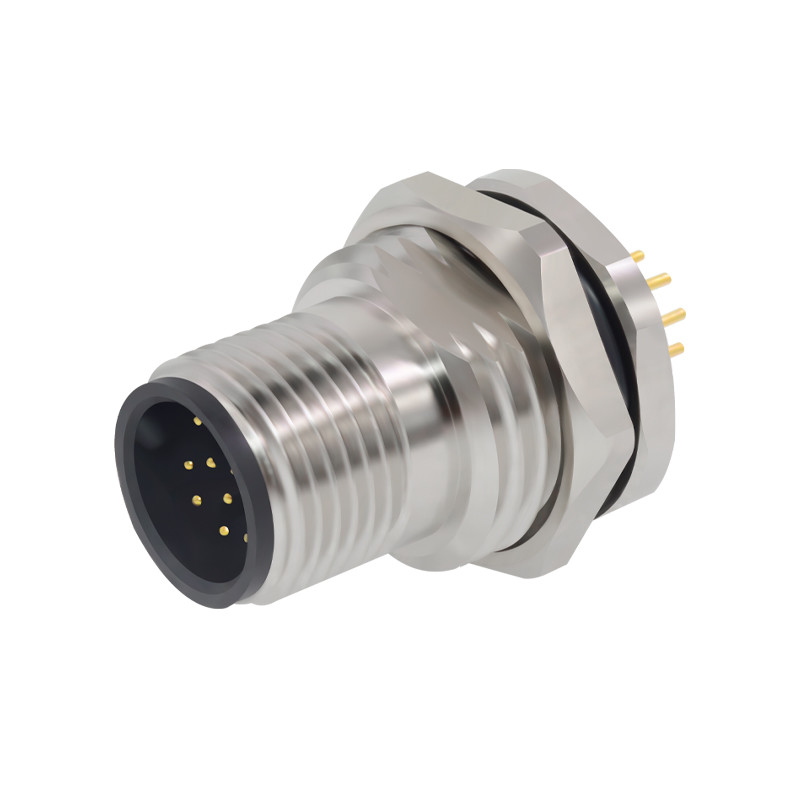

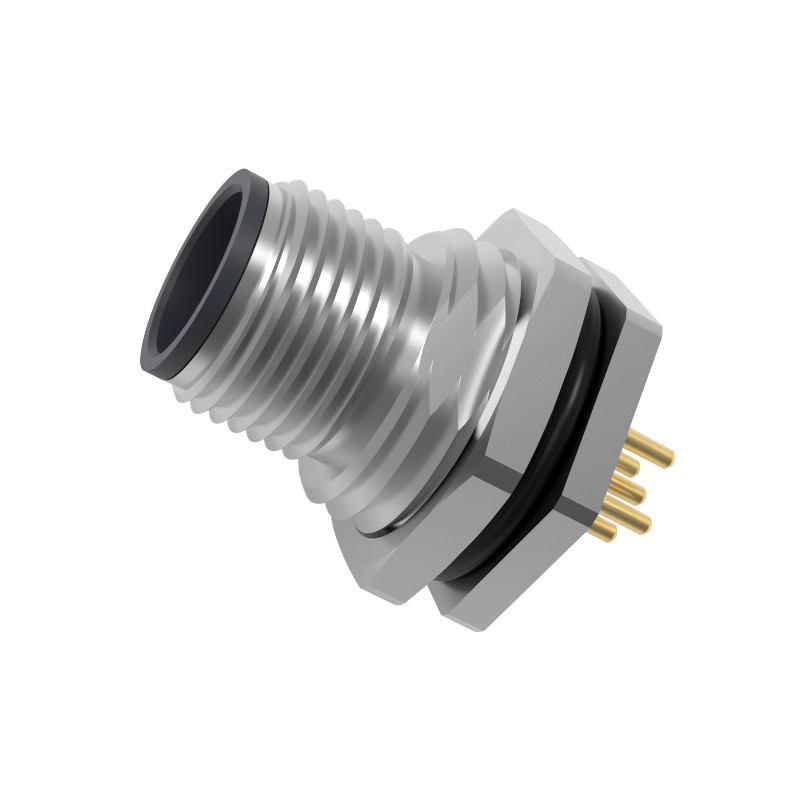

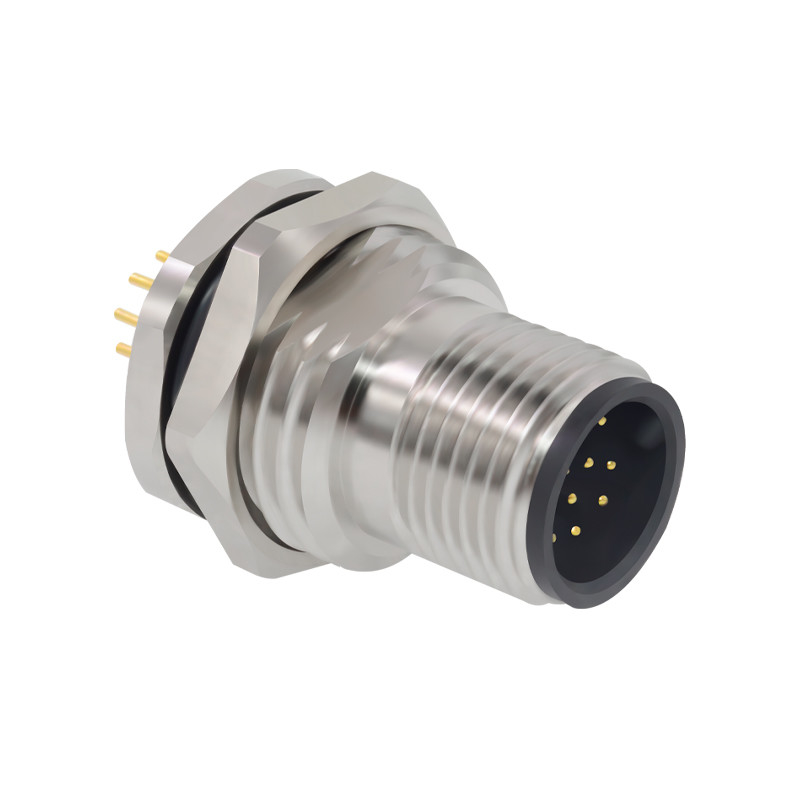

| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | RAYMO |
| प्रमाणन: | CE/ROHS/REACH/SGS/ISO9001 |
| मॉडल संख्या: | 14.763-FAG-M12G-A12-JSM |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | 1.5-3.1USS |
| पैकेजिंग विवरण: | पीई बैग और कार्टन |
| प्रकार:: | M12 एक कोड पुरुष कनेक्टर | परिवेश का तापमान:: | -25 ℃ ~ + 90 ℃ |
|---|---|---|---|
| संपर्क सामग्री:: | पैनल फ्रंट माउंट पीसीबी 4 पिन डाई-कास्ट स्क्रू | सामग्री सम्मिलित करें:: | PA66 |
| प्रमाणपत्र: | CE/ROHS/REACH/SGS/ISO9001 | संभोग धीरज:: | 500 चक्र |
| लिंग:: | पुरुष और महिला | शरीर की सामग्री: | निकल मढ़वाया पीतल |
| कनेक्टर प्रकार: | एम 12 | संपर्क चढ़ाना: | सोना |
| वर्तमान रेटिंग: | 4 ए | लिंग: | पुरुष |
| आईपी रेटिंग: | IP67 | माउन्टिंग का प्रकार: | केबल |
| संपर्कों की संख्या: | 4 | परिचालन तापमान: | -20 ℃ से + 85 ℃ |
| PRCT नाम: | एम 12 कनेक्टर (नया) | वेल्टेज रेटिंग: | 250V |
| प्रमुखता देना: | 4 पिन M12 सर्कुलर कनेक्टर,ए कोड पुरुष M12 परिपत्र कनेक्टर,माउंट पीसीबी M12 परिपत्र कनेक्टर |
||
M12 परिपत्र कनेक्टर स्वचालन उद्योग में संकेत, डेटा और शक्ति के सरल और लागत प्रभावी कनेक्शन की सुविधा प्रदान करते हैं। Raymo M12 श्रृंखला का व्यापक रूप से स्वचालन के कई अनुप्रयोगों में उपयोग किया जाता है,जैसे सेंसर और एक्ट्यूएटर, CANopen, DeviceNET,Profibus,PROFINET, EtherCAT, Ethernet, INTERBUS, CC-Link, मोटर सर्वो, डिजिटल कैमरा, रेलवे प्रक्रिया नियंत्रण, आदि।
| मानक: | आईईसी 61076-2-101 |
| परिवेश का तापमानः | -25°C ~ +90°C |
| कनेक्टर सम्मिलनः | टीपीयू |
| कनेक्टर संपर्कः | पीतल, सोने से मढ़वाया |
| युग्मन नट/स्क्रूः | पीतल, निकेल लेपित |
| सील/ओ-रिंगः | इपॉक्सी राल/एफकेएम |
| इन्सुलेशन प्रतिरोधः | ≥100MΩ |
| संपर्क प्रतिरोधः | ≤5mΩ |
| परिरक्षण: | उपलब्ध नहीं |
| घुड़सवार धागा: | M12x1.0 |
| आईपी रेटिंगः | लॉक की स्थिति में IP67 |
| संपर्क | उपलब्ध | नामित धारा | वोल्टेज | संपर्क | |
| कोडिंग | ए/सी | डी/सी | समाप्ति | ||
| 03 पिन | ए/बी/सी | 4A | 250 वी | 250 वी | पीसीबी |
| 04 पिन | ए/बी/सी/डी | 4A | 250 वी | 250 वी | पीसीबी |
| 05 पिन | ए/बी/सी | 4A | 60 वी | 60 वी | पीसीबी |
| 06 पिन | सी | 2ए | 30V | 30V | पीसीबी |
| 08 पिन | ए | 2ए | 30V | 30V | पीसीबी |
| 12 पिन | ए | 1.5A | 30V | 30V | पीसीबी |
| 17 पिन | ए | 1.5A | 30V | 30V | पीसीबी |
ए-कोडज्यादातर सेंसर, एक्ट्यूएटर, मोटर्स और अधिकांश अन्य मानक उपकरणों में उपयोग किया जाता है। यह आमतौर पर 2 से 12 पिन के बीच होता है।
बी-कोडमुख्य रूप से फील्डबस कनेक्शन के लिए नेटवर्क केबलों में उपयोग किया जाता है, जिसमें प्रोफिसबस के साथ काम करने वाले सिस्टम शामिल हैं। इसमें आमतौर पर 3 से 5 पिन होते हैं।
सी-कोडमुख्य रूप से एसी सेंसर और एक्ट्यूएटर के साथ उपयोग किया जाता है, और अतिरिक्त सुरक्षा के लिए दोहरी कुंजी मार्ग भी है। इसमें 3 से 6 पिन के बीच होते हैं।
डी-कोडआमतौर पर ईथरनेट और प्रोफ़ीनैट प्रणालियों के लिए नेटवर्क केबलों में उपयोग किया जाता है। यह 100 एमबी तक डेटा ट्रांसफर करता है और आमतौर पर 3 से 5 पिन प्रदान करता है।
एस-कोडएसी पावर अनुप्रयोग के लिए हैं।
टी-कोडडीसी बिजली के अनुप्रयोग के लिए हैं।
एक्स-कोडउच्च गति पर 10Gb तक की बड़ी मात्रा में डेटा स्थानांतरित कर सकता है, इसमें हमेशा 8 पिन होंगे।
शेन्ज़ेन RAYMO इलेक्ट्रॉनिक्स प्रौद्योगिकी लिमिटेड के रूप में डिजाइन और कनेक्टर और विशेष केबल के सभी प्रकार के निर्माण में एक पेशेवर,विभिन्न प्रकार के केबलों और उनके संबंधित कनेक्टर एडाप्टर के विकास और उत्पादन में समृद्ध अनुभव जुटाया है।रेड/टेरेडेक बॉन्ड/एआरआरआई कैमरा केबल, कैनन/सोनी कैमरा पावर केबल, एसडीआई केबल, यूएसबी केबल, वीडियो केबल, सीसीडी केबल के साथ...हम विभिन्न OEM/ODM सेवाएं प्रदान करते हैं जो विभिन्न अनुप्रयोगों और आवश्यकताओं के अनुसार कार्य करते हैं.
हमारे उत्पादों का व्यापक रूप से कठोर वातावरण और अनुप्रयोगों के प्रकारों में उपयोग किया जाता है, जैसे औद्योगिक नियंत्रण उपकरण, चिकित्सा उपकरण, माप और निरीक्षण उपकरण,श्रव्य एवं दृश्य उपकरण और औद्योगिकइसके अलावा, इसमें कई प्रमुख आपूर्तिकर्ताओं के साथ उत्कृष्ट संगतता है।
हम हमेशा नवाचार की भावना का पालन करते हैं, M5,M8,M9,M12,M16,M23 और अन्य डेटा कनेक्टरों सहित नई उत्पाद श्रृंखलाओं को जारी रखते हैं। IP68, ISO9001,Rohs,CE, REACH प्रमाण पत्र के साथ अनुमोदित।
