| उत्पत्ति के प्लेस: | शेनझेन, चीन |
|---|---|
| ब्रांड नाम: | RAYMO |
| प्रमाणन: | CE/ ISO9000:2015/ ROHS/ SGS/ REACH |
| Model Number: | WSO 102 A052 130 |
| Minimum Order Quantity: | 5Piece/Pieces |
| मूल्य: | negotiable |
| Packaging Details: | Plastic Bag & Carton |
| Delivery Time: | 5-7wds |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल/सी, डी/ए, डी/पी, टी/टी |
| आपूर्ति की क्षमता: | 5000 टुकड़े/हप्ता |
| शेल मॉडल: | गोलाकार जलरोधक कनेक्टर | Shell size: | 102 103 1031 104 |
|---|---|---|---|
| संपर्क नंबर।: | 3 पिन | Connects type: | solder contacts with PPS/PEEK insulator |
| Application: | Studios and outside broadcasting | मूक: | 1 टुकड़ा |
| प्रमुखता देना: | IP68 राइट एंगल कनेक्टर,फिशर्स WSO राइट एंगल कनेक्टर,3 पिन पुरुष सोल्डर कनेक्टर |
||

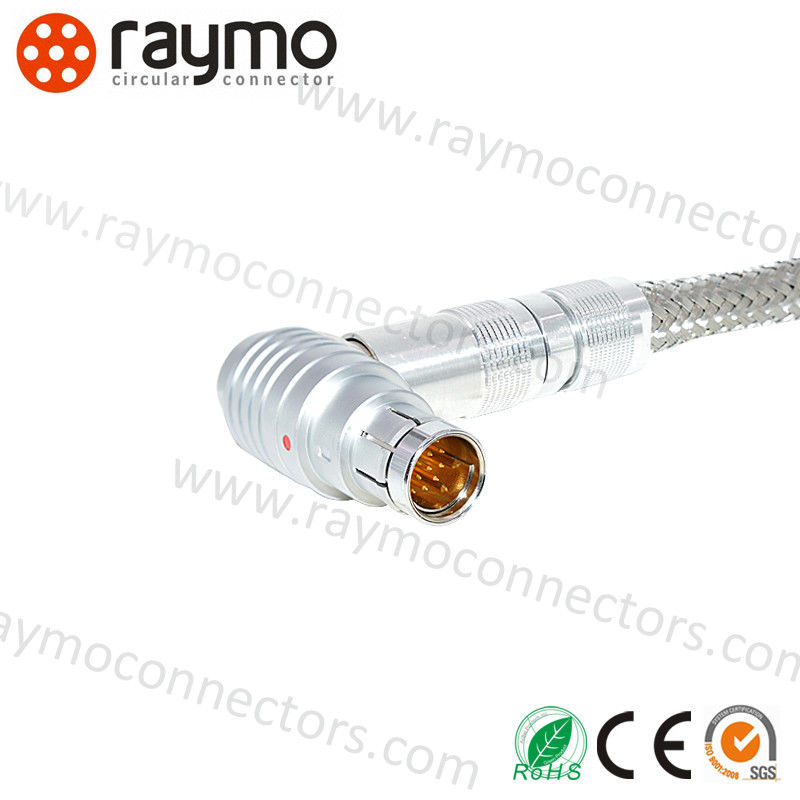

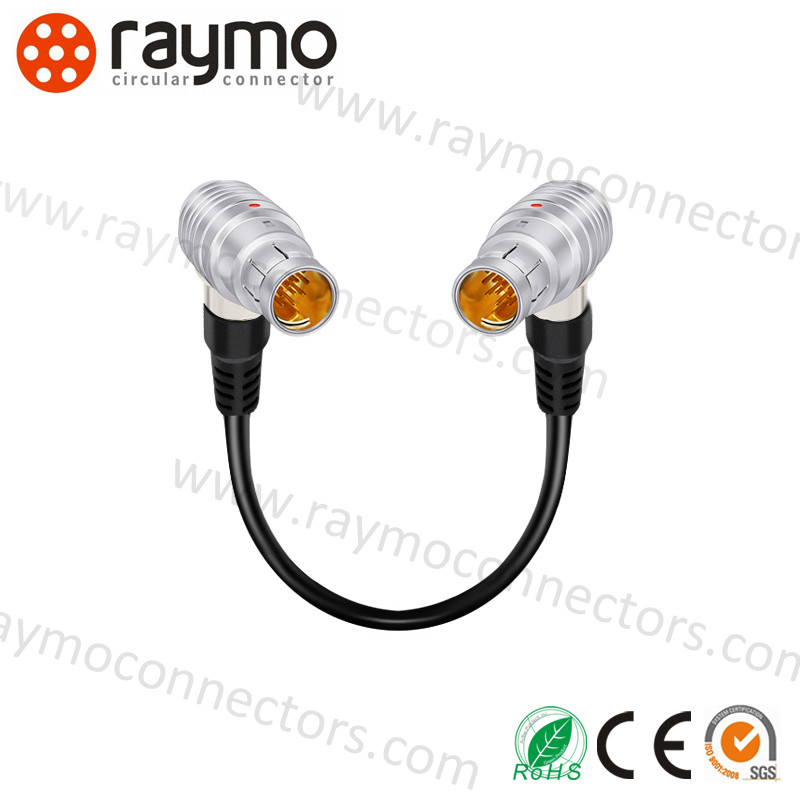

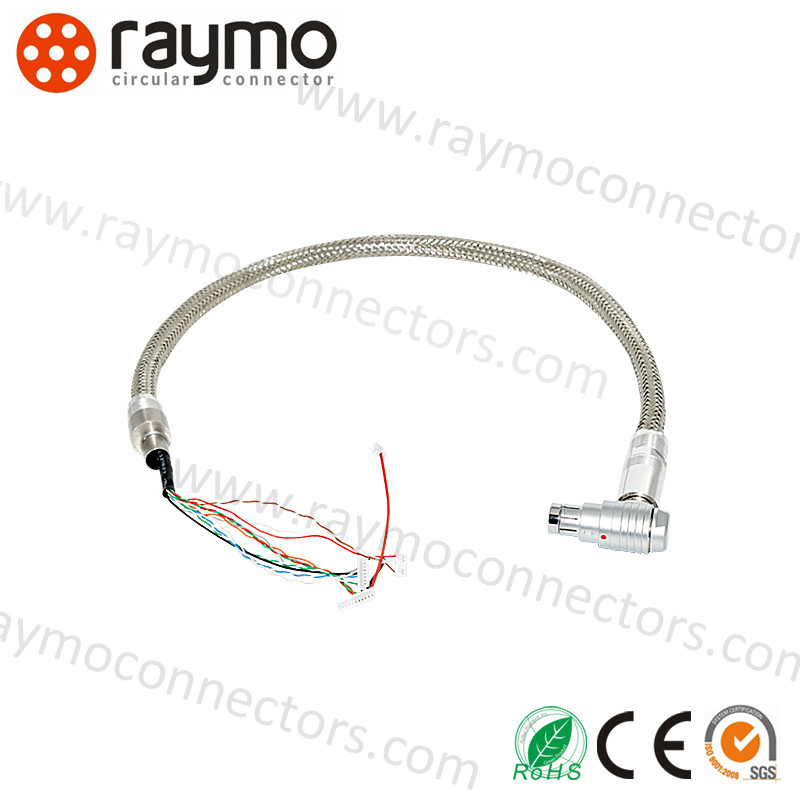

फिशर्स WSO सही कोण कनेक्टर 102 103 1031 आकार 3 पिन नर मिलाप गोलाकार जलरोधक कनेक्टर
Raymo WSO के साथ वैकल्पिक कर सकते हैंWSO 102 FISCHERकनेक्टर. 2 से 19 पिन तक काम करता है. उचित मूल्य और कम नेतृत्व समय के साथ बेहतर गुणवत्ता. Raymo केबल कनेक्शन समाधान प्रदान करते हैं.हम ग्राहकों के अनुरोध के अनुसार सभी प्रकार के केबल और कनेक्टर बना सकते हैं। किसी भी प्रकार के कनेक्टर का उपयोग करें, जैसे हिरोसे, कैनन, बीएनसी, टीएनसी, डी-डीटैप, डी-सब, यूएसबी-ए, यूएसबी-बी, आरजे45, जेएसटी, मोलेक्स, आदि।बस हमें अपनी आवश्यकता बताओ, बाकी के लिए राइमो को छोड़ दो।
1संक्षिप्त अवलोकन
शेन्ज़ेन RAYMO इलेक्ट्रॉनिक्स प्रौद्योगिकी लिमिटेड के रूप में डिजाइन और कनेक्टर और विशेष केबल के सभी प्रकार के निर्माण में एक पेशेवर,विभिन्न प्रकार के केबलों और उनके संबंधित कनेक्टर एडाप्टर के विकास और उत्पादन में समृद्ध अनुभव जुटाया है।रेड/टेरेडेक बॉन्ड/एआरआरआई कैमरा केबल, कैनन/सोनी कैमरा पावर केबल, एसडीआई केबल, यूएसबी केबल, वीडियो केबल, सीसीडी केबल के साथ...हम विभिन्न OEM/ODM सेवाएं प्रदान करते हैं जो विभिन्न अनुप्रयोगों और आवश्यकताओं के अनुसार कार्य करते हैंकनेक्टर लेमो, फिशर, बाइंडर, हिरोस, और 38999 आदि के साथ संगत हैं। हमारे उत्पादों का व्यापक रूप से कठोर वातावरण और अनुप्रयोगों के प्रकारों में उपयोग किया जाता है, जैसे औद्योगिक नियंत्रण उपकरण,चिकित्सा उपकरण, मापने और निरीक्षण उपकरण, ऑडियो और दृश्य उपकरण और औद्योगिक, आदि इसके अलावा, यह कई प्रमुख आपूर्तिकर्ता के साथ उत्कृष्ट संगतता है।
2वर्णन
WSO 102 A052 130 - केबल कनेक्टर WSO, जलरोधक कार्य में सही कोण कनेक्टर, 3 पिन पुरुष सोल्डर संपर्क, प्राकृतिक रंग में खोल
3.तकनीकी विशेषताएं
| तापमान सीमा | - 65°C, +200°C |
| कंपन प्रतिरोध | 15 ग्राम [10 हर्ट्ज - 2000 हर्ट्ज] |
| झटका प्रतिरोध | 100 ग्राम [6 एमएस] |
| नमक छिड़काव संक्षारण परीक्षण | >96 घंटे |
| आईपी रेटिंग | आईपी 50 |
| जीवन चक्र | 5000 बार |
| प्रमाणपत्र | ISO9001 CE ROHS2.0 एसजीएस |
4निर्माण और आकार
अलग-अलग आकार और संपर्क के साथ एफएचजी केबल कनेक्टर
6हमें क्यों चुना?
7.DIY केबल असेंबली प्रक्रियाः
क्रम में आस्तीन कोलेट अखरोट के माध्यम से केबल प्राप्त करें, तो अलगावकर्ता के लिए केबल तार एक के बाद एक पट्टा, कृपया महत्वपूर्ण तार क्रम नोट
स्प्लिट सम्मिलन वाहक को सोल्डर इन्सुलेटर पर रखें, ताकि स्प्लिट सम्मिलन वाहक के स्लॉट को इन्सुलेटर सबसेम्बली के उछाल के साथ सही रखें
केबल की स्थिति के दाईं ओर कोलेट लगाएं,सुनिश्चित करें कि स्प्लिट सम्मिलित वाहक के स्लॉट के साथ कोलेट के सहकर्मी के उछाल pust इन्सुलेटर उपसमूह क्रम में बाहरी खोल में स्प्लिट सम्मिलित वाहक कोलेट, बाहर के खोल के स्लॉट के साथ स्प्लिट सम्मिलित वाहक मिलान के उछाल सुनिश्चित
कोलेट नट को कसकर स्क्रू करें आस्तीन को कोलेट नट के संबंधित चरण में संलग्न करें।
